さてさて、今回は、車用のスペサル特工造り、の巻き。でございます。
え～、「パンテーラ」という車の、ドコソコを、どうにかする。 という・・・・・・・。
つまりは、締める工具。 という事ですね～。
細かい話をすると、
この手の形状は、「ワイヤーカット」という方法が、一番間違いないのでは？。
と、お話したのですが、
「１０年に一度、締めるか締めないかの所だから、コストをあまりかけたくな～い。」
との事でしたので、内製できて一番良い方法と思われる形状で造ってみました。
では、行ってみます・・・・。

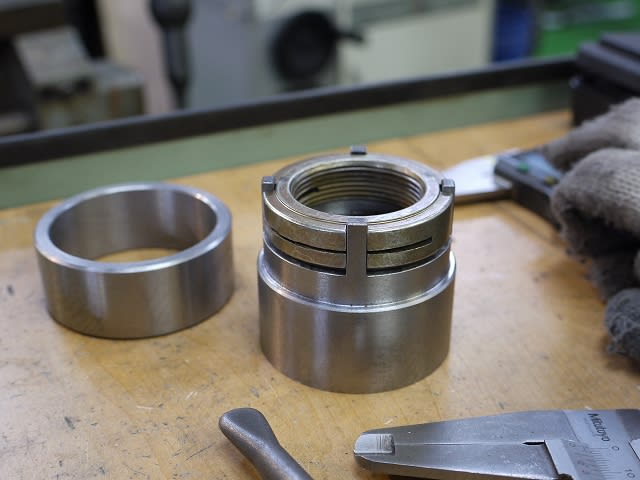

まずは旋盤にて、ワッカを２個造り、１個はフライスにて、柱を４本残し加工・・・。
ちなみに、材質は、クロームモリブデン鋼さんです。

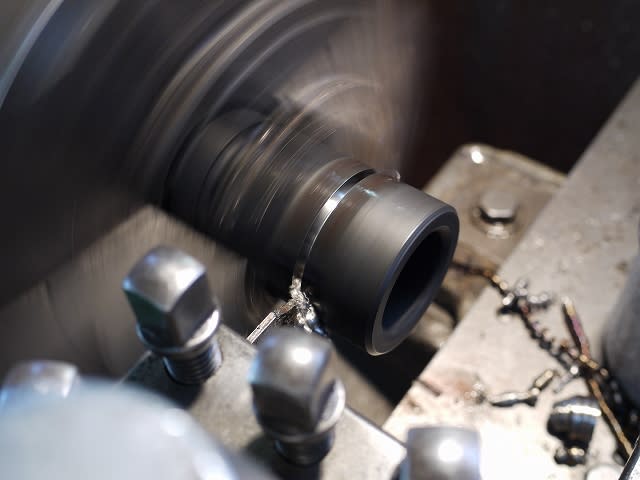

ボックスの要らない部分を、旋盤にて突っ切ります～。

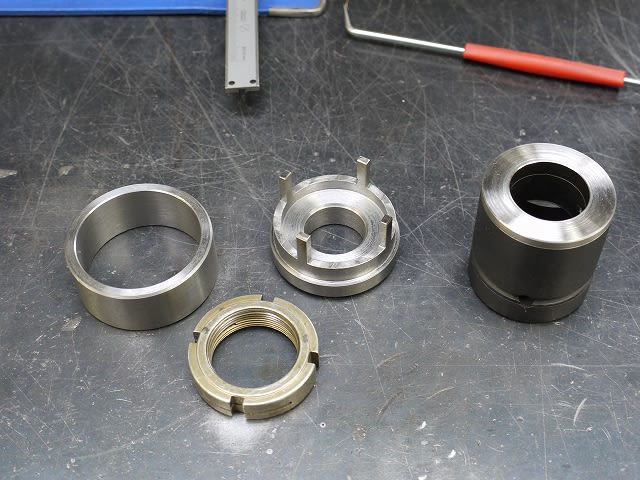

準備ＯＫ。 さっそく溶接して組み上げます。
取れないように、ビートは太めで・・・。

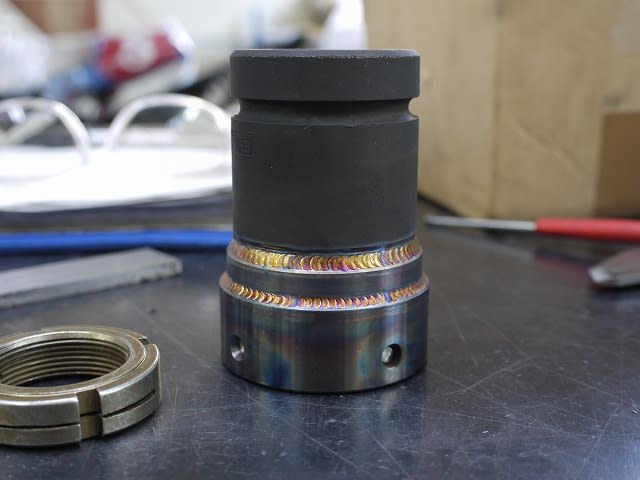

で、こんな感じ。

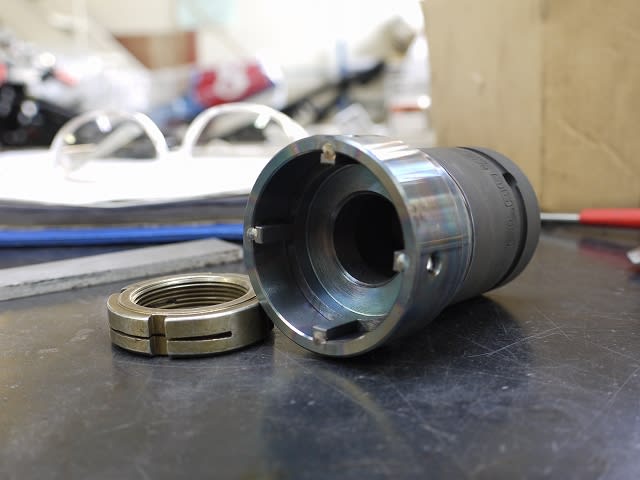

で、中身はこんな感じです。
柱の部分は、プラグ溶接して、強度を持たせました。
「なんとか持ってくれよ～」って感じですね・・・。
納品後、無事に規定トルクで締め上げることができたそうで～。
ものすごい規定トルクで締め上げる、と聞いていたので、少し心配でしたが、
なんとか使えてよかったです。
という作業でした～。
