四輪、中間パイプ製作。の巻。

毎度、おはようございます～。

花粉症歴、２０年（猛者。）の　フジタケです。

ついに来たか～、この季節・・・・・。

というわけで、今回は、四輪の「中間パイプの製作」の巻。　でございます。

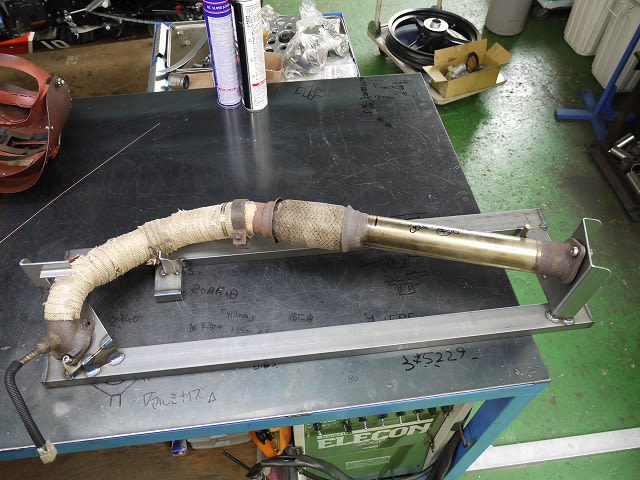

まずは見本おば。

この見本を元に、治具を起こします。

ちなみに、ワタシの作業台は、メモ帳としても、活躍しております・・・・・。気にしないでください・・・。

車体とのクリアランスがキツイ所、干渉部分、等々を、オーナーさんと打ち合わせて、治具に規制を入れていきます。

今回はこんな感じの治具になりました。

今度は、この治具を元に、パイプを合わせていきます。

まずは、触媒、ＳＵＳジャバラ、と繋げて行きまして・・・・。

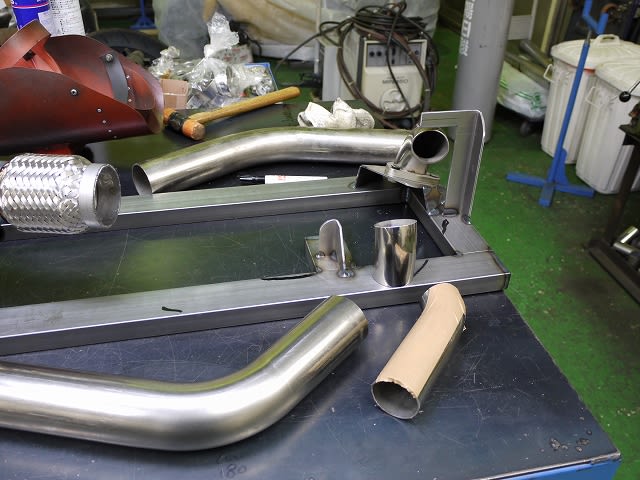

そして、食材（曲がってるパイプ）と格闘するわけですね～。

この格闘、意外？とアナログです・・・・。

マジックで、しるしを付けちゃ～、切って、合わせて。切って、合わせて。削って、合わせて。

の繰り返しで～ございます・・・。

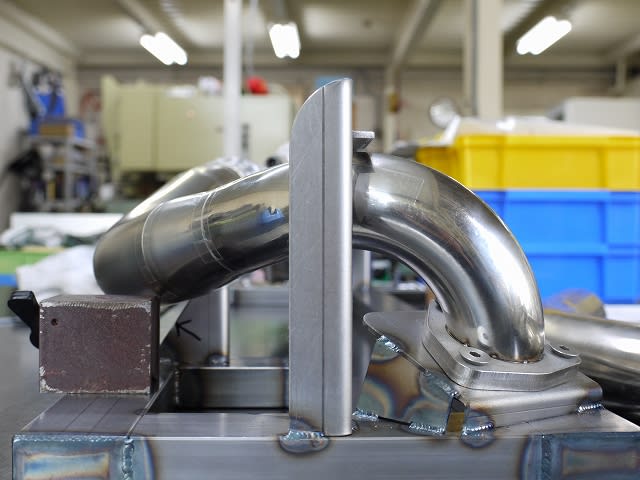

で、繋がりました・・・。（達成感、満点・・・。）

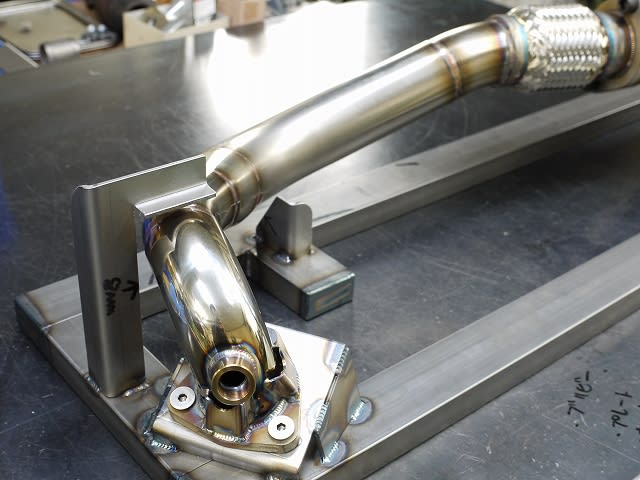

そして、溶接。　　センサーボス、補強ガセットを付けまして・・・・・。

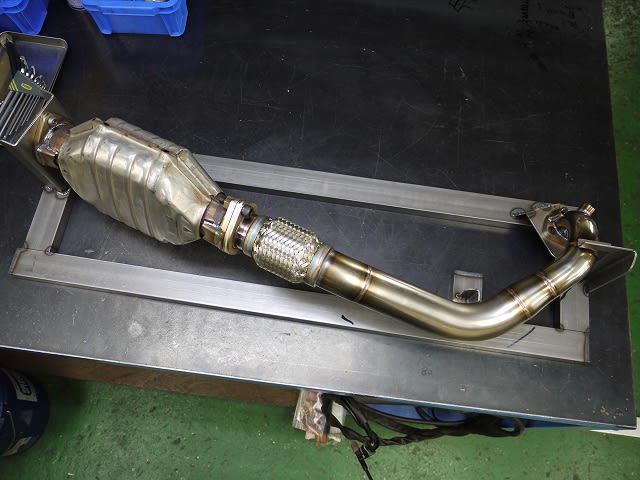

完成でございます・・・・・。

今回は、食材に限りがあったので、少々苦労してしまいました～。（切りすぎたらオシマイ・・なんで・・。）

食材は、あればあるほど（色んな角度）助かりますね～。　当たり前ですが・・・・。

狭いスペースを通る四輪は、特にＲが小さく曲がってるパイプがありがたい。んであります。

以上、という作業でございました～。

ではでは。　　また次回。
