毎度でございます。
街で見かける、 原付スクーターの タイヤに 空気が入っていない(足りない）確立、92.75％（フジキン調べ）。
とてーも気になる・・・ フジタケです・・・。
アイドリングストップしているキミ！。 他にまだ、やる事あるぞっ！。
・・・さてさて。
予告通りの、
「山中湖イベンツ」用に造りました、当社初のデモ車の「製作記」をダラダラと、しばらく書き続けます・・・。
の、第四回目。 でございます・・・。
・・・はい。 ささささ～ と進めます。
今回から、「リア編。」で、あります・・・。 スイングアームを制作します～。
という訳で。まず、妄想段階のお話から・・・。
まず、「モノサスにしよう～。」 から始まりまして・・・。
リンクをゼロから設計する知識もないし・・・。
「んじゃ、直押し(決定♪）。」
「ホイールベースを伸ばしたくないな～。」 ＆ 「直押しは、結構サス寝てるなぁ・・・。」
で、右にオフセット。 が 決定♪。
そして・・・。
「丸パイプでスイングアームを造りたいな～。」 ＆ 「できれば鉄で・・・。」
で、たまたまイイ感じの クロモリパイプ が 手元に・・・。 で 決行♪。
・・・・という。
かるーい感じ。 から 始まっております。 この計画・・・。
では。 行動開始。

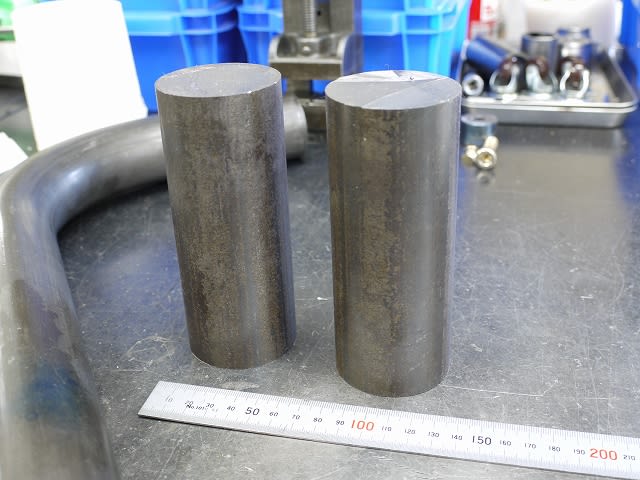

まずは、チェーン引き部分を、クロモリの棒から こしらえてゆきます・・・。
現状、とテツもなく・・・、 重たいです・・・。 ・・・です。

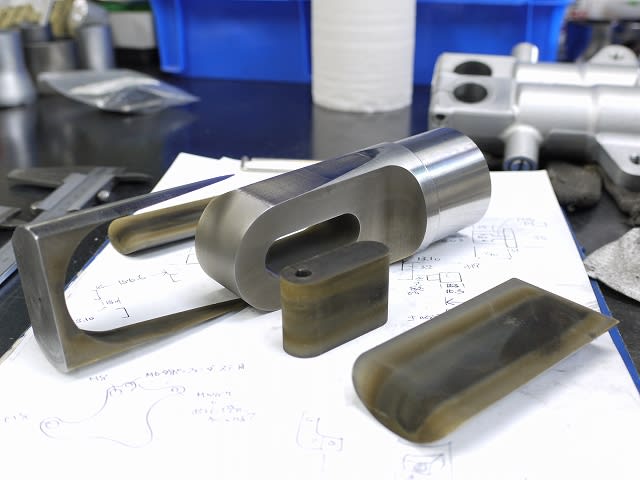

時間が無かったので、丸物加工は自分で。 輪郭は ワイヤーカットで。 マシニング加工は古巣で、
と 分業いたします・・・。 そして、ＧＷ前に 何とか手元に 戻ってきました～。
鉄の削り物は、大胆に肉抜きしないと、なかなか 軽くなりませんね～・・・。

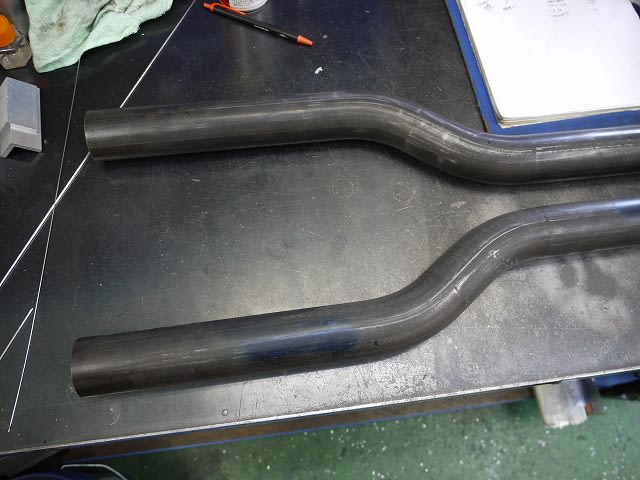

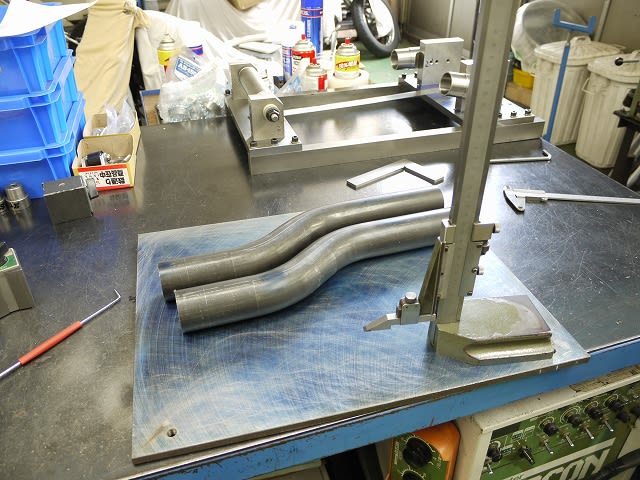

こちらが、「たまたまイイ感じ。」の クロモリパイプです・・・。
外径は おおよそ５０ｍｍ（５０,８～５１位だったような・・・)。
「色」が クロモリを主張していて・・・ ナカナカ イイ感じです・・・。

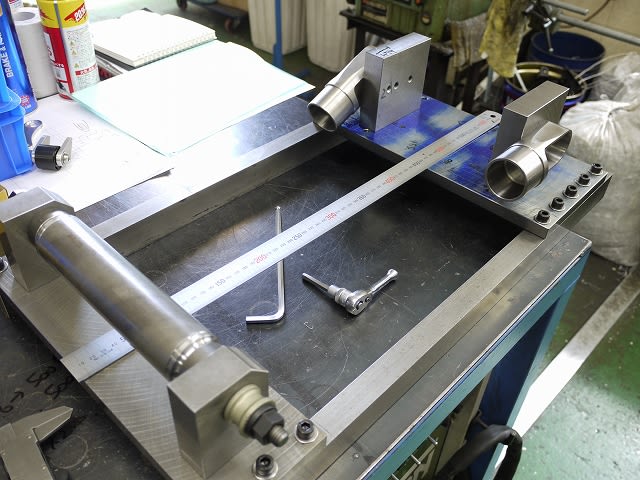

そして、欲しい寸法に治具をセットして行きます・・・。
このセット作業も ソコソコ時間のかかる作業。 に、なっとります・・・。

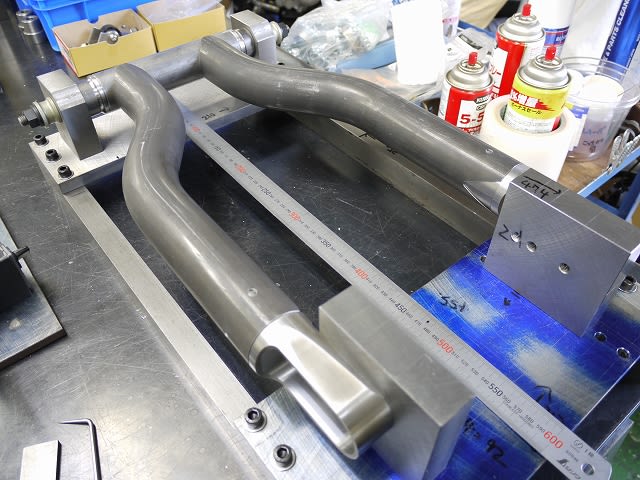

治具が決まれば、あとは スリ合わせ をドンドン進めて参ります～。 地味～な作業が続きます・・・。
ココまでは、 ひかくてき、 テキパキ と進行・・・。
中間パイプも あえて 曲がっている物で進めます～。
余分な材料が無いので、削り過ぎないように慎重に・・・。 これまた、地味～に 時間が掛かります・・・。
全ては、溶接をし易くする為に・・・。 フンバリ。 ＆ ガンバリ。どころです・・・。
小さいガセット類も こしらえて行きます・・・。

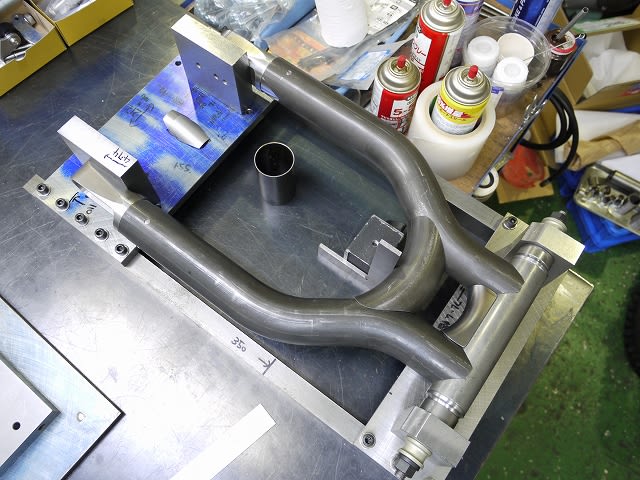

そしてそして・・・。 スイングアーム本体の、おおよそな メドが付いた所で・・・。

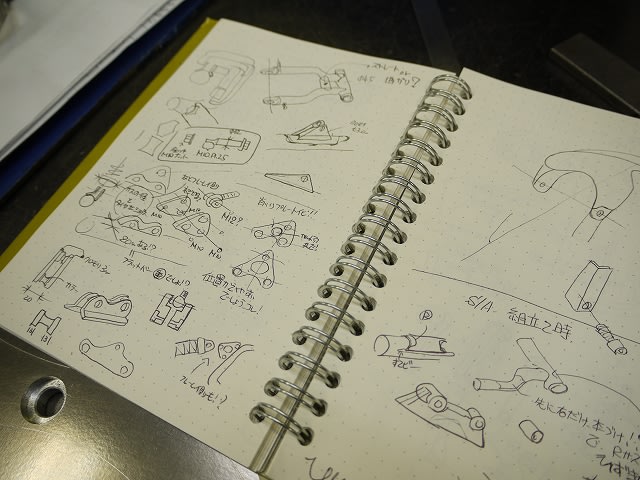

ネタ帳にて、リアサスのマウント形状を考えます・・・。 が。
まぁ、妄想通りには 進まないのが～ 世の常。 なので～御座いやす・・・。
という訳で、 今回は以上で・・・。
次回、完結編。 の 最終回。 もうヒト辛抱。 でございます・・・。
お付き合い くださいませ～。
