毎度でございます。
連休前半・・・。
これだけ、お天気も 良ろしくないとですね、 スーパー諦めもつきまして、 けっきょくなんか 作業中・・・
作業場・ダイスキ！？ フジタケです・・・。
と言いましても、半分以上は、 自分の宿題。 かたづけとりますが・・・。
・・・さてさて。
今回は、「ケータハム、インテーク・マニホールドの製作。」 の巻。 でございます・・・。
ＳＴＤの マニホールドが、 キャブレターの重さ（？）に耐えきれず、 破損。
で、溶接修理。 を 繰り返したそうですが、根本の解決にならず・・・、 新規に製作。 という事で・・・。
当方に、お話頂きました。 ありがとうございます～。 ありがたい・・・。
という訳で。
遠方のショップ様。 という事で、 見本だけお預かりしまして、 ざっと、メール、お電話、等々で、状況と、
干渉確認 を致しまして、 作業開始。 でございます～。
製作者的に・・・。 相手（車体）が無いと、ちょっぴり不安。 なのですけれども・・・。
見本に、 できるだけ忠実。 に、進めて参ります～。
では・・・。

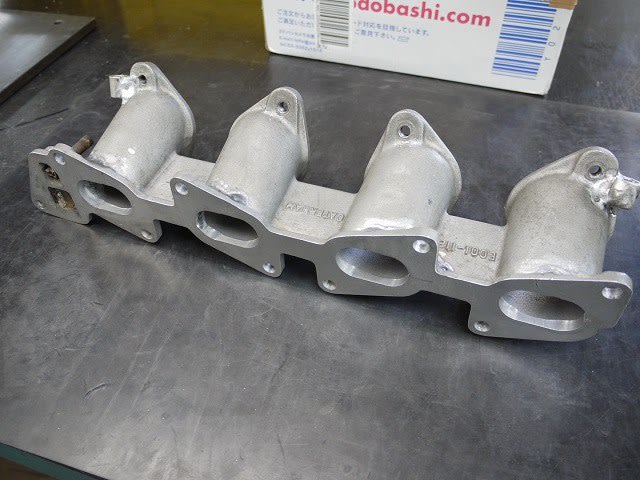

で、さっそく 見本を 確認いたします・・・。
たしかに、「肉厚うすいのかなぁ・・？？？」 という感じですが・・・。
「フランジを 引きちぎるほど、 キャブって 重たいのかぁ・・・？？？」（当方、二輪の人ゆえ。）
という、 まずの感想でございます・・・。
まぁ、事実。 壊れているので、ソコの部分を考えつつ、 採寸。 設計。を進めます～。

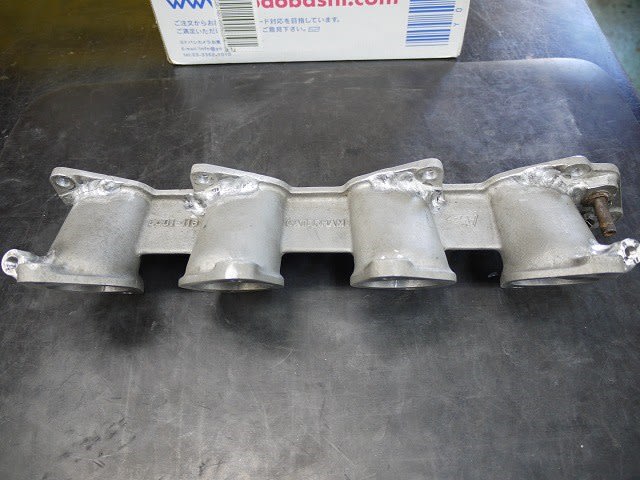

ちょいと心配が、 溶接修理されている、 部分の 穴ピッチが 正確に 採寸できるのか？？？ ですが・・・。
相手（エンジン）も ないし・・・。
イヤラシイ 画像ですみません・・・。
（一応、設計、採寸代は お客様から頂いておりますので・・・。）
ショップ様に 確認の為の ＮＥＷ・カスケットを送って頂き、さらに確認いたしました～。 さらに安心。
なんだか、 数字的には、ミリでは 割り切れない 寸法でありまして・・・。
もしかして、 超難解（？）な イギリス・インチ かしら・・・？？？？。 とゆー疑い・・・。

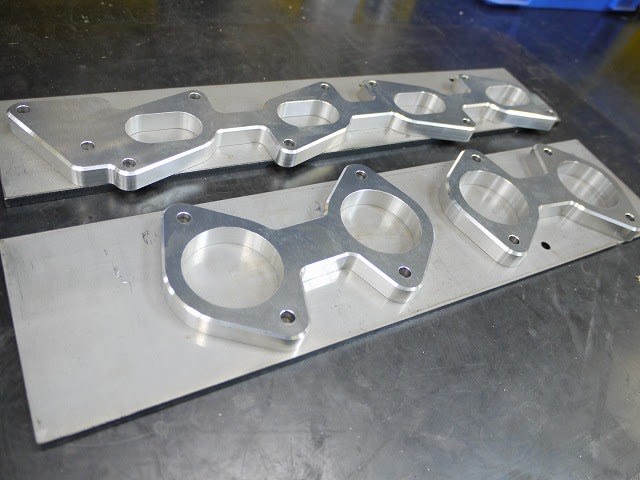

で、当方で、採寸、設計。致しまして・・・。 外注さんより、フランジ、上がって参りました～。
特に、デザインで遊んだりせず、 シンプルに・・・。
（遊んだばっかりに、どっかに干渉して付かない。 は、一番最悪なので・・・）
エンジン側は、 ４つクチ一体にて、 キャブ側は、2つに分けました・・・。
強度を 考え、 肉厚 厚めで御座います・・・。 あと、 後加工の 「取りしろ」も、考えまして・・・（この時点では・・・）。

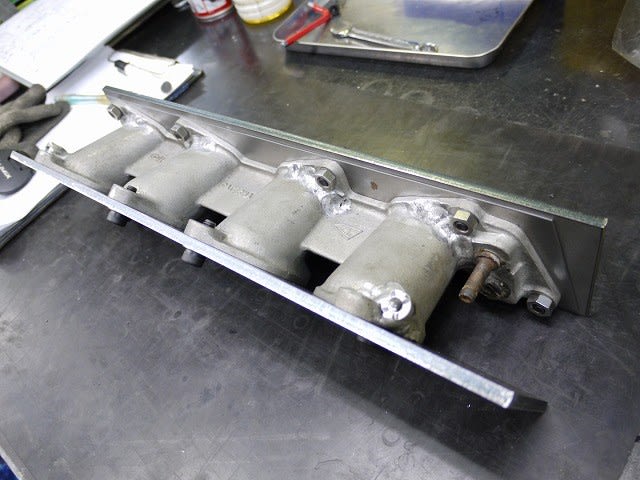

まずは、 見本から 治具を つくります。
この時点では、 後加工する気 マンマン！ でしたので、 治具も そんなに 「ド頑丈」 なイメージでなく、淡々と・・・。
ちなみに、板（1ｍｍ）を間に挟んでいるのは、くみ上げ後の、後加工取りしろ分（予定）で、ございます・・・。
ココで、 予定違い。 発生・・・。
エンジン側。キャブ側。の、加工面が、 捻じれておりまして・・・。
ワタシの考えていた、「シンプルな後加工作戦。」は、 足元から 崩れ去ります・・・・。 ぶっとびー。（宮沢りえ）
当方、 加工面って 勝手に平行が出てるもんだと ばっかし・・・ 思い込んどりました・・・。
（だって、逆に捻じれる方が 難しくなーい？？？ つって・・・。）
確認（水平垂直平行で造って問題ないか？）する、車体もないので・・・。
100％ 間違いのない、見本と同じ形状 （捻じれ具合）。 で進めます・・・・。 トホホ・・・。

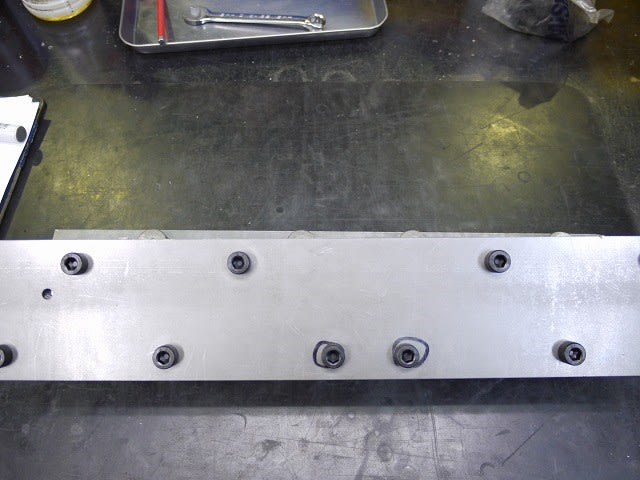

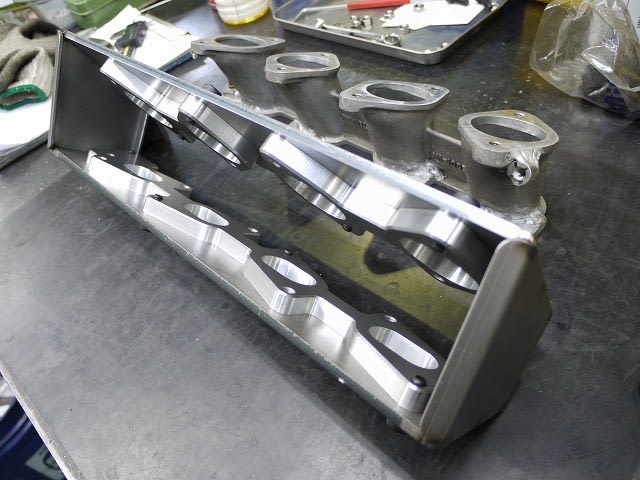

予定では、「アルミ板で柱造って、ネジ止めしよ。」 でしたが、 両サイドを 板で溶接・・・。
フチ 折り曲げときました・・・。
で。
フランジの位置。 は出ましたので、 中間のパイプの加工 を進めます～。

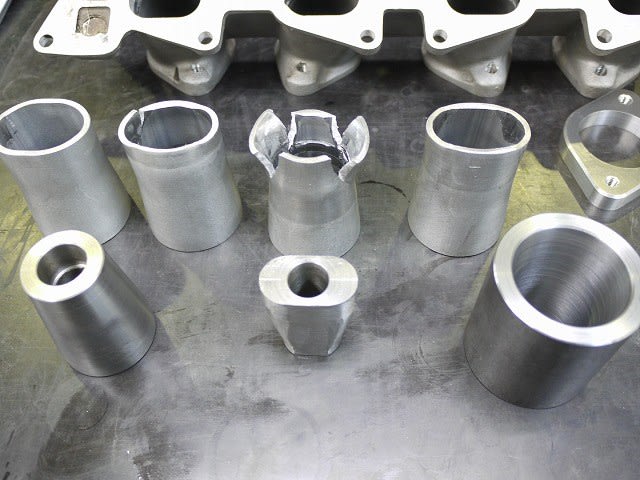

敵（！）は、 「楕円まる。」 から、 「大きめ真んまる。」 に、徐変 していきます・・・。
「コレでいけそうかな？」 というサイズの 肉厚、厚め、アルミパイプ。 を、型を造りまして、成型してきます・・・。
拡げる型、 萎める型、 楕円にする型、 ３つ 造りまして、 まずは、 ためしに 押してみます・・・（ドキドキ。）。
押す順番。 を変えたり、 押す量。 を変えたり、 型を修正。 したり、 と・・・。
イロイロ 押しまくり まして、 ほしい、狙いの形状を 目指します～。
ナカナカ、 「いっぱつ！」 で、思い通りに ならない部分ですね～。 日々勉強でございます・・・。

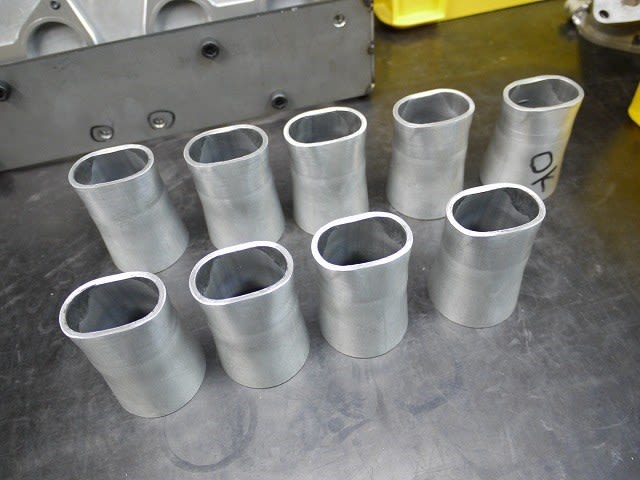

でで、何とか 使えそうな カタチ。 に、しまして・・・。 （えがった～。）
のちの、 「すり合わせ」 の しっぱい分も 考えまして、 多めに押しておきます・・・。
１回できてしまえば、 同じものを作るのは、 ゼーンゼン 訳ないので・・・。
という訳で、 もったいぶりまして、今回は 以上で。
次回で完成いたします・・・。
ではまた次回～。
