「ケータハム・インテーク マニホールドの製作。」の巻 の続き、 でございます・・・。
四の五の言わず、 さささっと どうぞ～・・・。
さっそく、「すり合わせ」 を進めます・・・。
何も 目標もなく 進めますと、 それはそれは・・・ソレ（？） なので、 ある程度の目安のトコロで、 ケガキます・・・。
ケガキ手前までは、 豪快に ざっくざく と・・・。 その先は、 チビチビ 進めます・・・。
行き過ぎないように・・・。

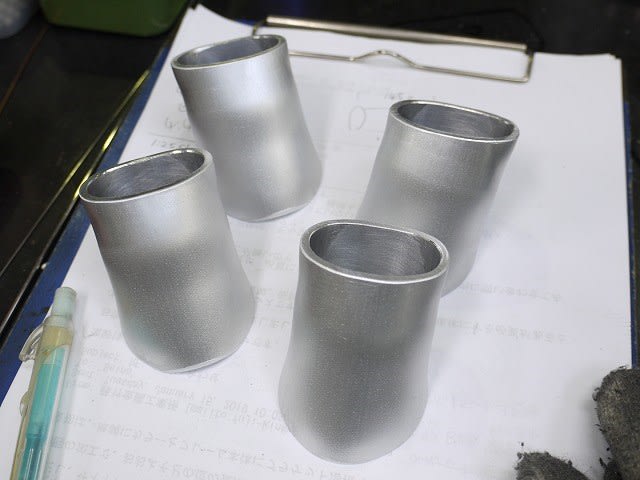

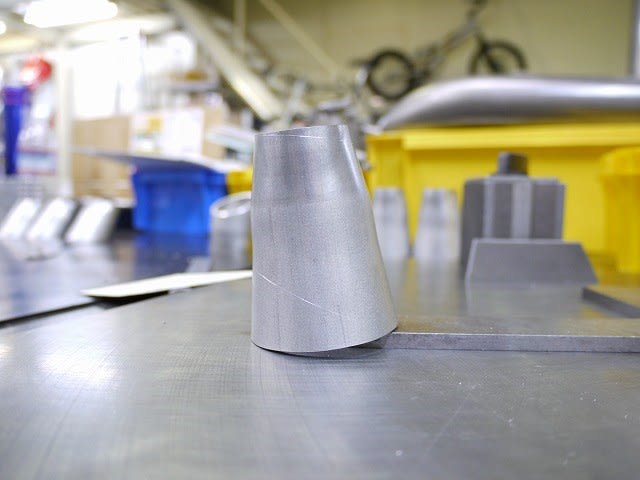

丸いモノを ナナメ切りしますと、 断面は当然 長穴になり、縦方向に 大きくなってしまうので、 型で押したり、
叩いたりしまして 修正しながら 削りつつ・・・ 進めます～。
びょーに 放射状に 傾く。 という、 難解・・・・。
削っては、あてがい。 削っては、あてがい。 削っては・・・ を 地味～な作業を 繰り返します・・・。

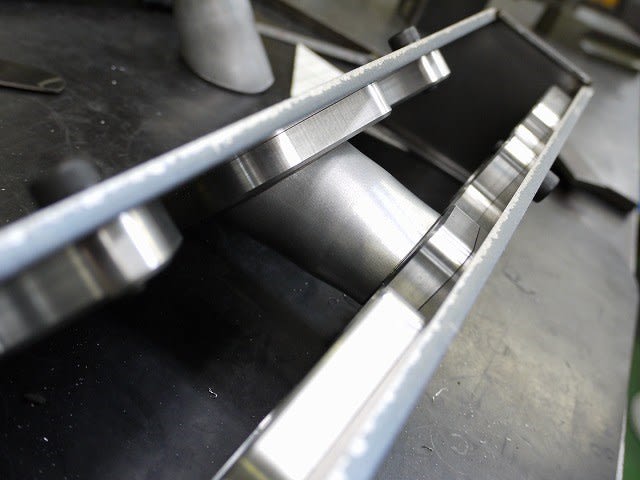

溶接後の ひずみを できるだけ最小 にする為に、 スキマ無く ていねいに すり合わせます・・・・。
後加工は、 出来れば しない方向で 行きたいので・・・。 ガンバリどころ でございます・・・。
でもまぁ、 やっぱり 溶接をすれば、 ひずみは しますが・・・。 最小ひずみを 目指します・・・。
んで、 無事 すり合わせは完了～。
ナイロンたわし で磨きまして、脱脂。 溶接に 進みます・・・。

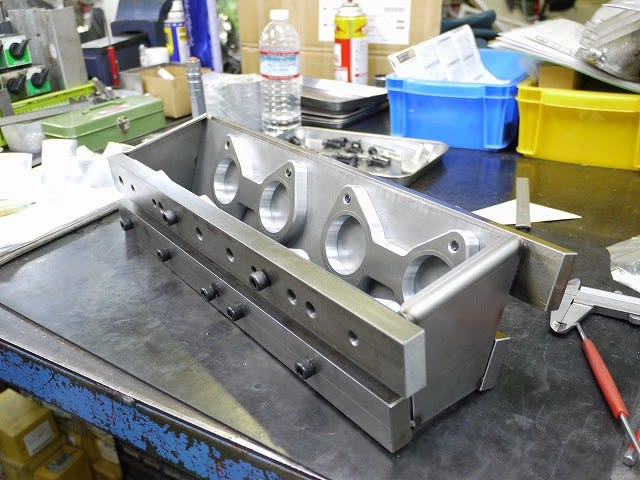

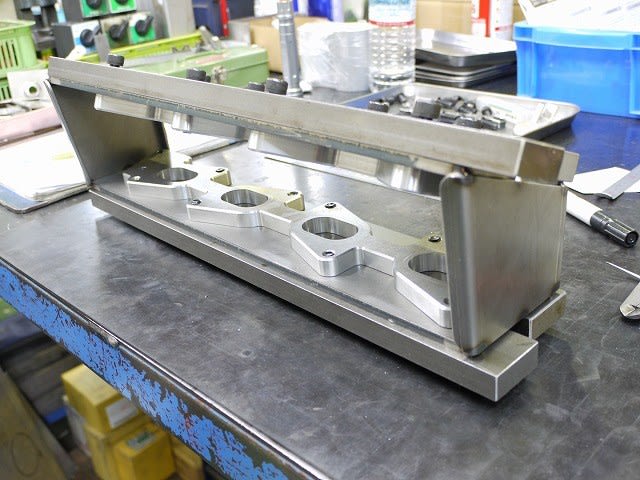

淡々と、後加工 を覚悟しまして、造りました 治具・・・。
意外と板が しなりますので、 ネジの付く列（４列）に、 フラットバーを 足しまして、 補強いたしました・・・。
治具が、めっちゃ重たくなりましたが・・・。 重さは 剛性の 証・・・。 という事で・・・。
出来るだけ、考えられるだけ 考えまして、 もーホントに、ひずみを 少なくしたい～・・・。
という 意気込み。 でございます・・・。

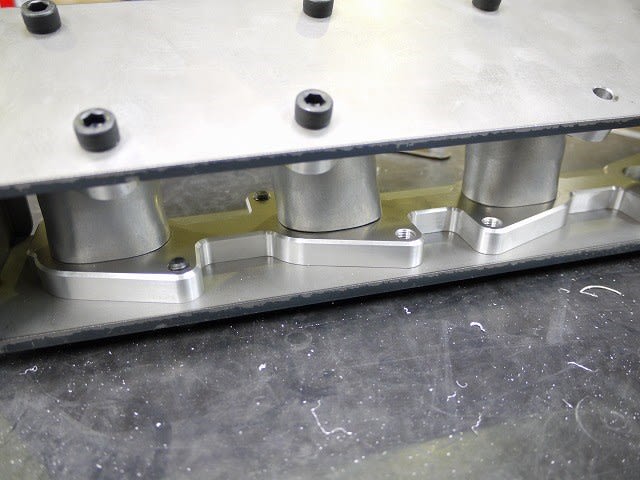

手が、「アチチアチ」 になりながら、 治具上で、 本付けできるトコロまで 進めます～。
治具を 補強したせいで 質量が増えたのか、 熱が食われまして、 ナカナカ 溶けず・・・。
で ございました・・・。 そんな製作者の、 キ モ チ ・・・。
そして、治具から外し、 できなかった 残りの箇所を 本溶接。

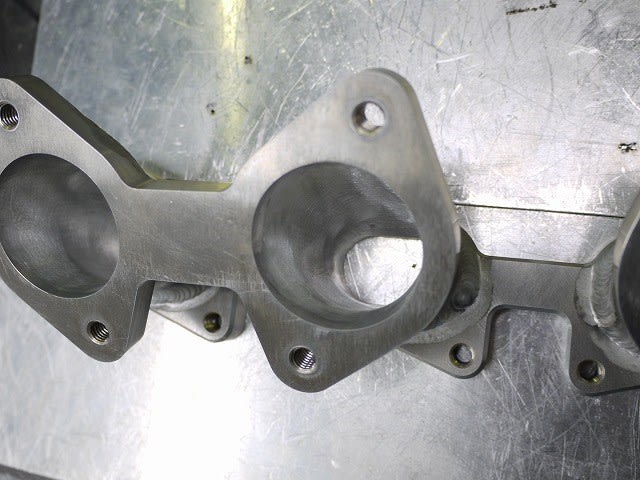

のち、内側からも 溶接いたしまして、 内径を 混合気になった気分で コリコリ 削ります・・・。

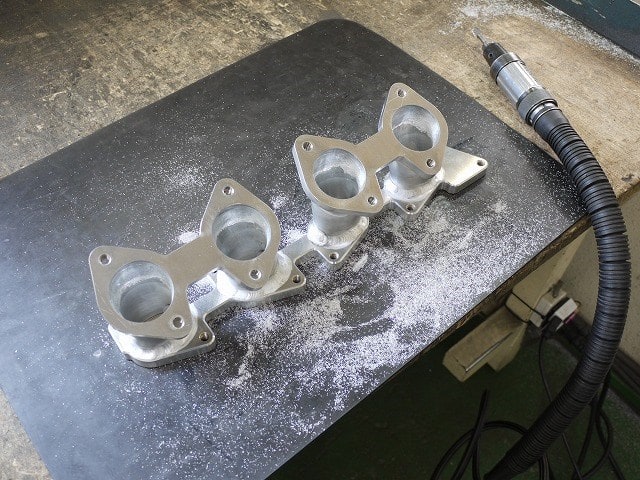

ざざっと ペーパー仕上げ にて・・・。
この後は、 メカさんの 「考え方」 に、 お任せいたします・・・。
（ペカぺカにするもよし・・・。あえてザラザラ残しもよし・・・。という事で・・・。）

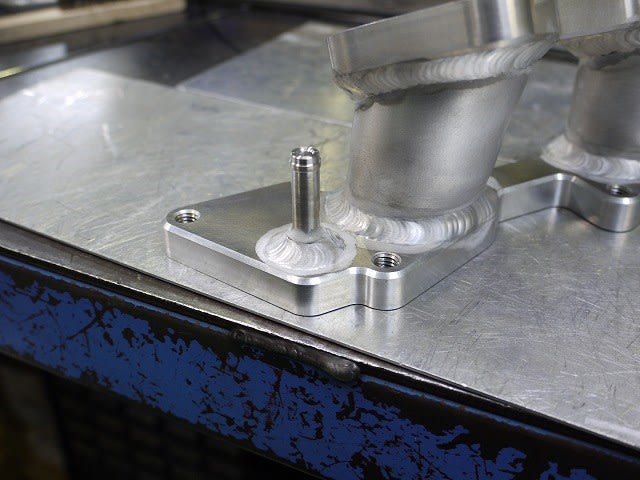

見本にありました、 水出し（？）、「お〇んち〇」 も 装着・・・。

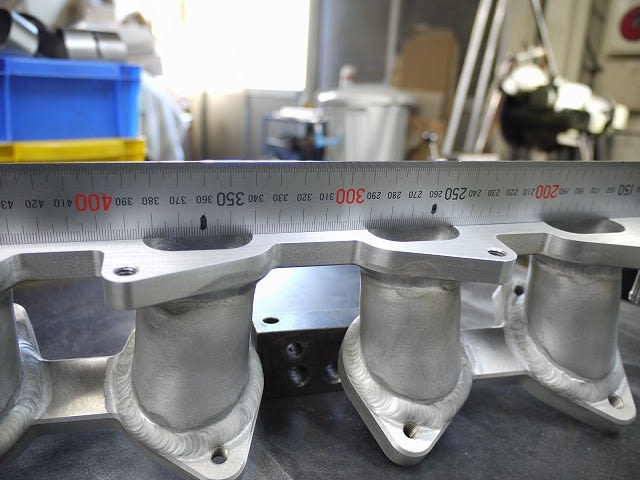

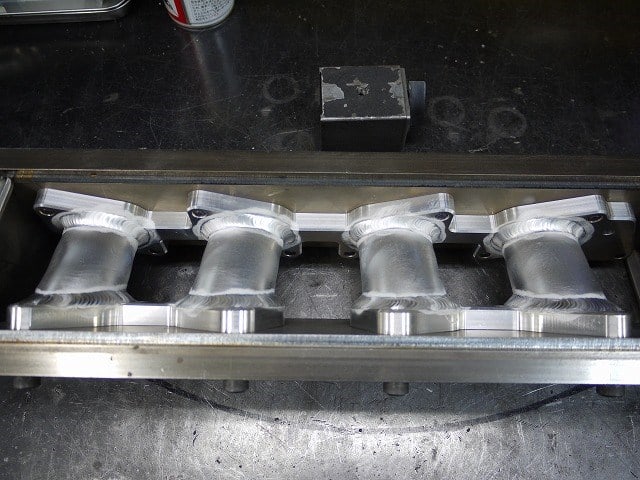

全ての、溶接工程 を終えまして、 次に 面だし。 に取り掛かります～。
機械加工が 必要な様な 大きな ひずみ は、幸い 無く（えがった～）、 ホームセンターにて、色んな種類の
ペーパーを入手・・・。
前後左右の 往復運動 を 結構～施しまして・・・。
面出し、 無事完了 いたしました・・・。
で、「治具止め用」 で 明けておりました、Ｍ８ネジを、キリで、バカ穴化 いたしまして・・・。

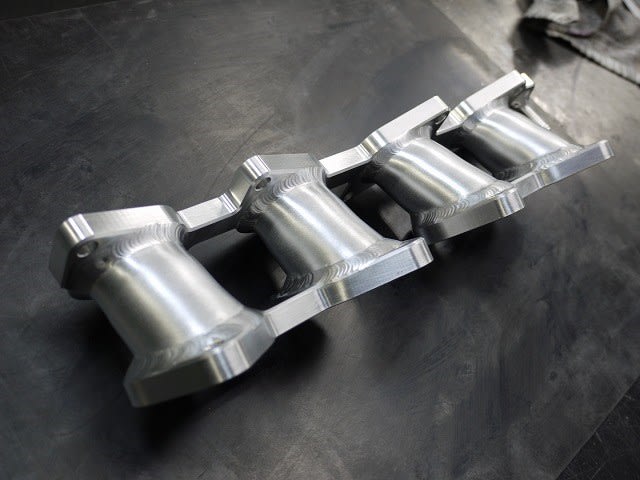

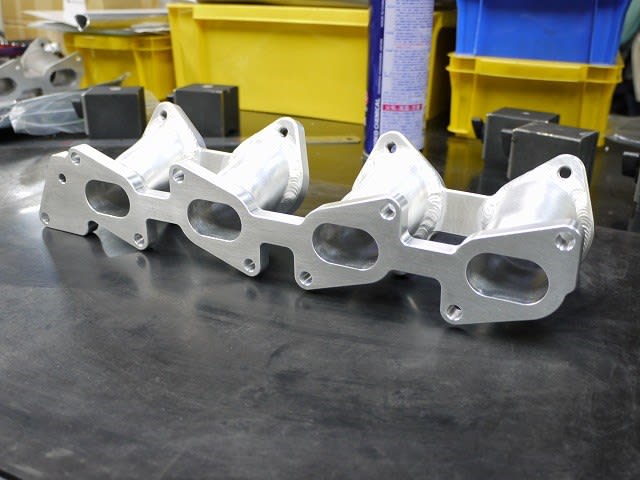

ナイロンたわし で 全体を 磨きまして・・・。 ひとまず、 完成でございます～。
パチパチパチ～。 でけたでけた。
でで、 お待たせしておるので、さっそく お店さんに 発送いたしまして・・・。

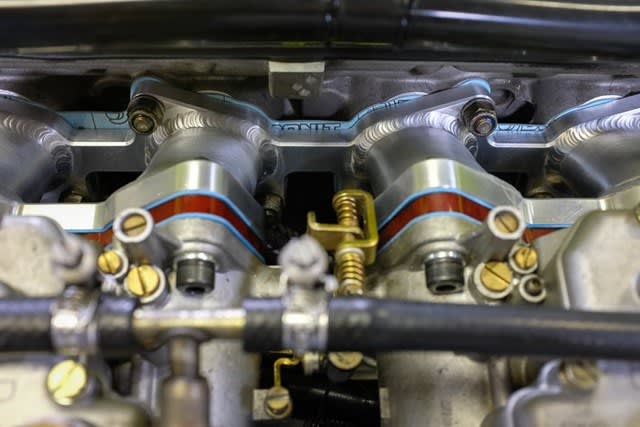

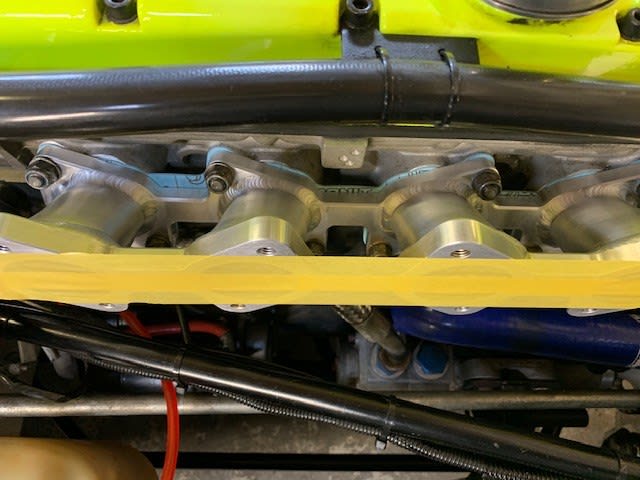

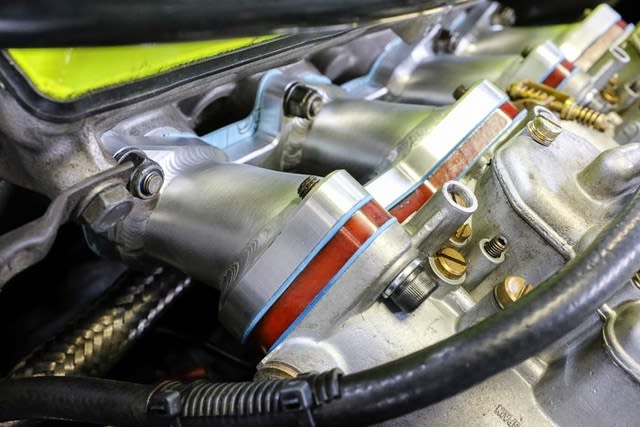

まずは、「無事、エンジンに付きました～！」 の、 ご報告を頂きまして・・・ 一安心。
（多少の、バカ穴修正は、必要でした との事・・・。 お手数お掛け致しました・・・。）

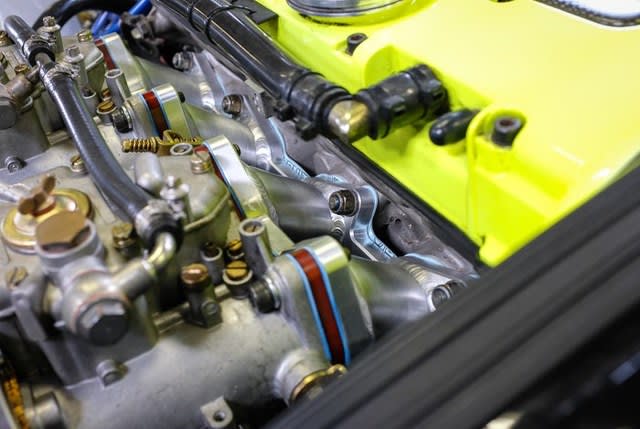

そして、後日 「無事納車いたしました～！」 報告頂きまして、 二安心。 でございます・・・。
「お、おおお～。 ちゃんと、付いとる～。」 という、 プチ・感動～・・・。
一応（！） は、 見本から治具を起こしまして、 その治具で 製品 を造ってるんで、
当たり前っちゃ～、 その通り なんですけれども・・・。
やっぱり 「無事、着きました。」 報告を 頂きますと、 肩の荷が下りますね～（正直なトコ）・・・。
という訳で・・・。
以上、 大変お待たせいたしました・・・。 ご注文頂きまして、ありがとうございました～。
「ケータハム・インテークマニホールドの製作」の巻。 でございました～。
