という訳で。 今回は、だいーぶ前に書きました、「ビモータ、ＨＢ２？。リアホイール付けてからの続き。」の巻。
でございます・・・。
一応、カテゴリーに 「ビモータ」 を作りましたので、前回までの作業は そちらからご覧くださいませ・・・。

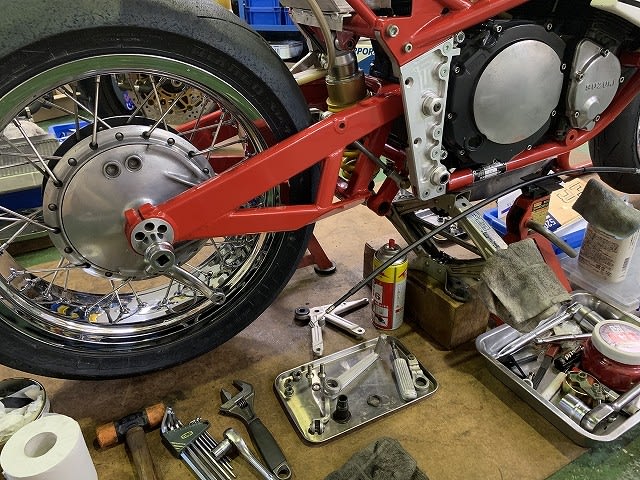

うしろのブレーキ周辺を 進めて参ります～。
「基本、元に戻せるように・・・」のオーナー様リクエストの元、 ボルトオン。システムで進めて参ります・・・。
なので、構造 悩み目 でございます・・・。

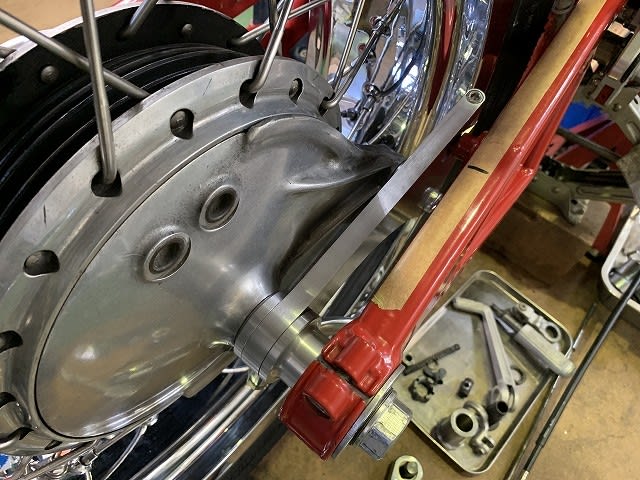

という訳で、 まずは パネルの引っかけプレートを製作してゆきます・・・。
ゴチャ部分を裏側に隠したいなー。とか、 シンプルにー。とか、 部品点数ー。とか、 イロイロ考えまして・・・。

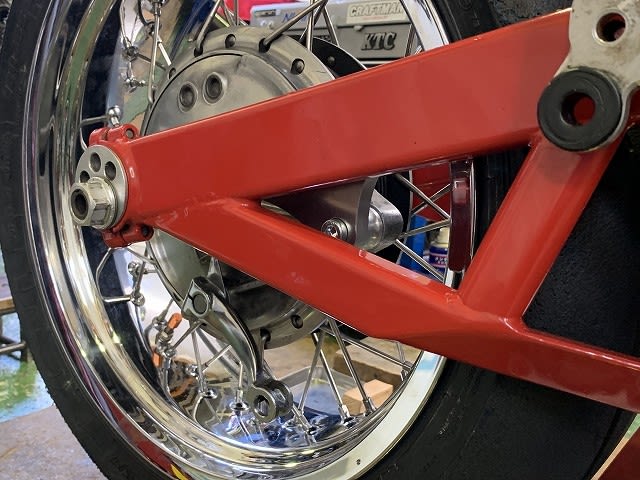

こんな 塩梅になりました・・・。

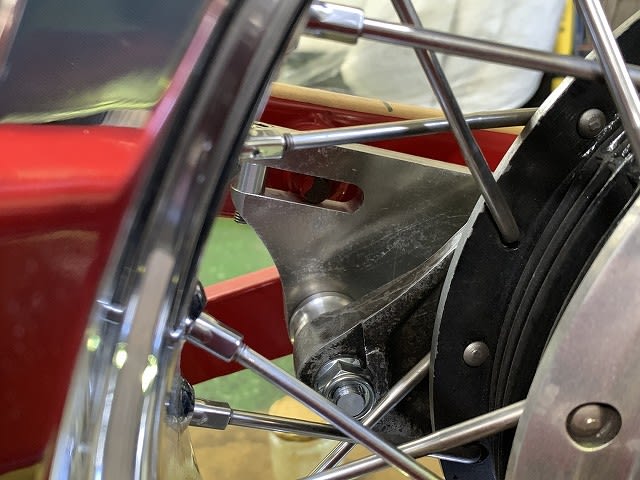

スイングアーム、内側にＳＴＤ引っかけの 「ぽっち」 がありますので、こんな形状になっとります・・・。
エキセントリック・回転分 長穴にしまして、 メンテナンス性を考え、前方ネジ止めに致しました～。

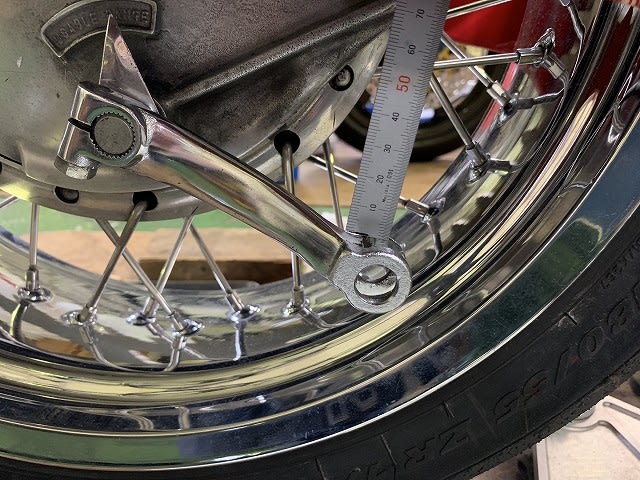

現状、アームの 「おおよそストローク量」 を、まず採寸。

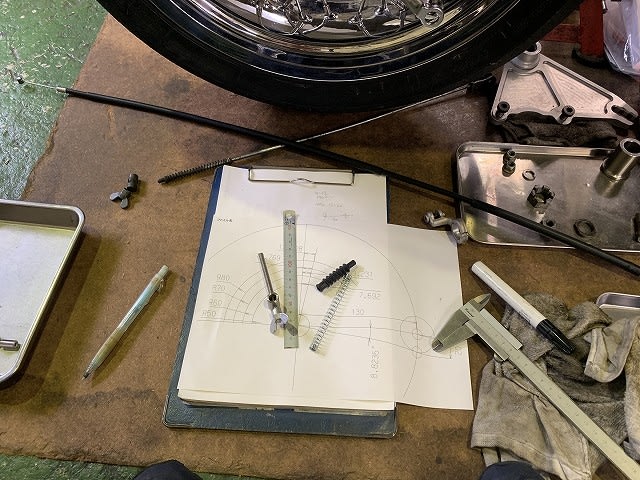

ブレーキペダルの寸法、 踏み込む、希望のストローク量、アームのストローク寸法を 実寸で絵書きまして、
おおよその寸法を、まずは割り出します・・・。

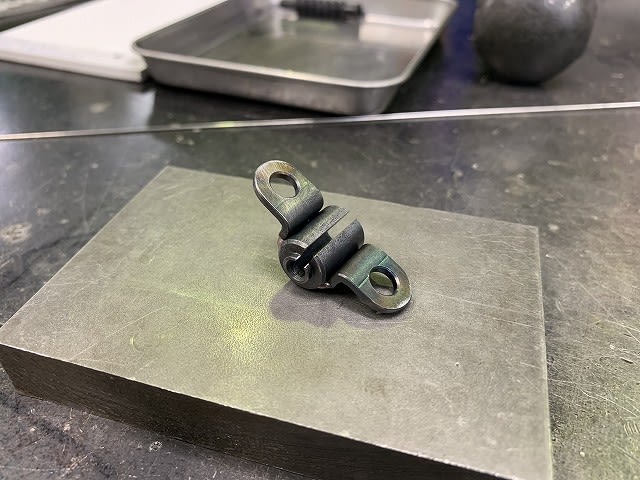

ワイヤーアウターの 引っかかり部分を 鉄で製作・・・。
小さいポッチは、 ジャバラのゴムの引っかけポッチ。 でございまして・・・。

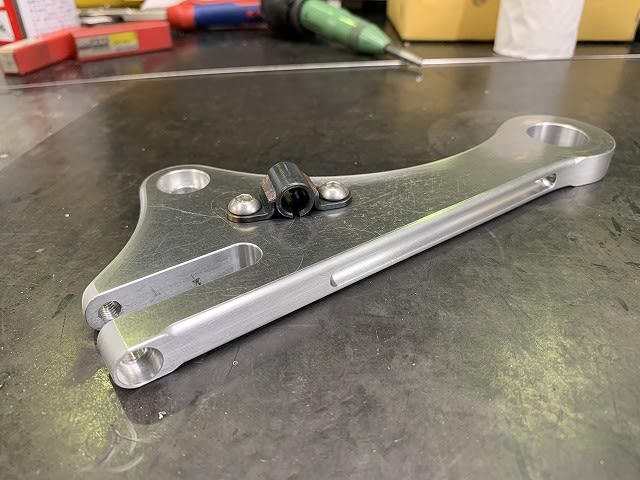

そして、引っかけプレートに、 「このへん！」という所に ネジ止め致します・・・。
プレートも、見栄えがよくなる様に、仕上げまして・・・。

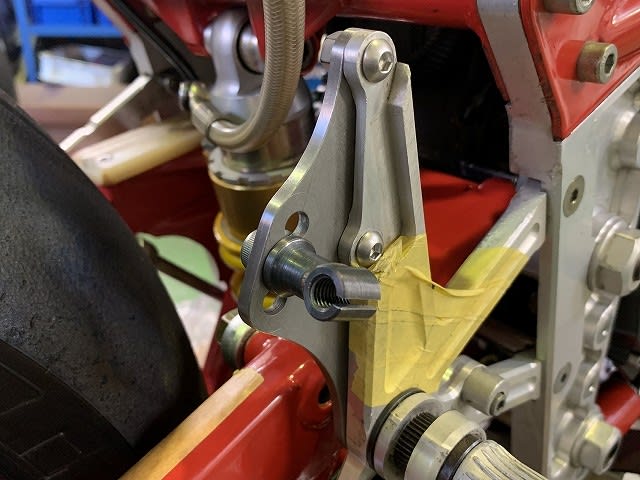

ステップ側。 ボルトオンさせる為に、べースプレートを 「しなり」 も考え、安心の鉄で製作・・・。
ワイヤーのアウター引っかかり部、も製作いたしまして、先を見越し 「比」 を、三段階に
調節できるようにしておきます～。
次回に続きます・・・。
