まいどでございます。
正月の、 夜更かしルーティーン から、 なかなかどうして 軌道修正難航中・・・。
二度寝。 からの、 飛び起き中年・・・ フジタケです・・・。
あー。自営業者で、よかったー ぁ？。
・・・・さてさて。
という訳で、今回は当工場ではメズラシイ、四輪お仕事でございます～。
オーナー様は、ドンガラボディーからレストアされているそうで、その一部分 ブレーキ周りの加工をさせて頂きます、今回であります。
持ち込んで頂いた部品の取り付け加工と、ブラケットの制作。 進めて参ります・・・。

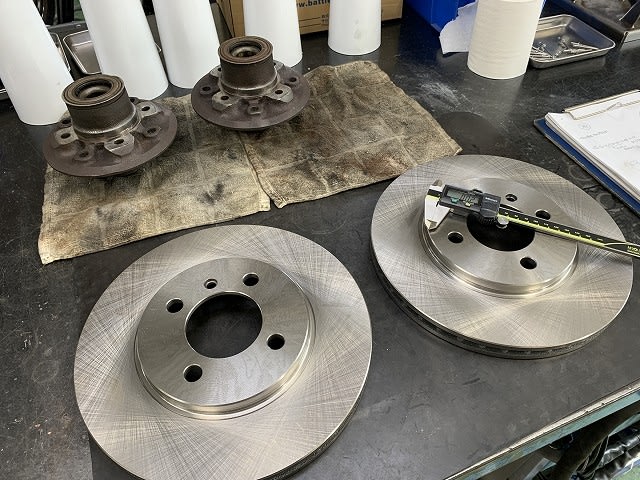

という訳で、まずは ハブに合わせて ディスクローターを加工いたします～。
内径のボアアップ。 ボルト穴４つ、巧みによけつつ あけます。

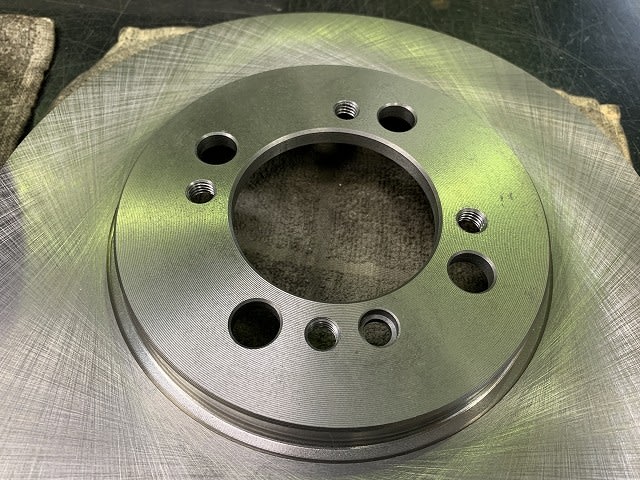

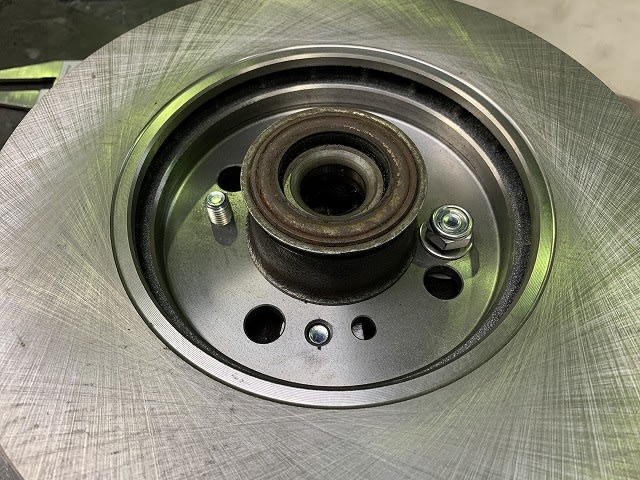

で、こんな感じ。
せっかくなんで、バカ穴でなく ねじ切りました・・・。
鋳物はサクサクです・・・。
コレにナットを掛ければ、ロック構造？の完成？？？でっす。 より、脱落防止に努めます・・・。
構造を知らない人がバラすと、ちょっとビックリかもですね・・・。
「まずナットを緩めてくださいまし～。」オーナー様に伝えておきます・・・。

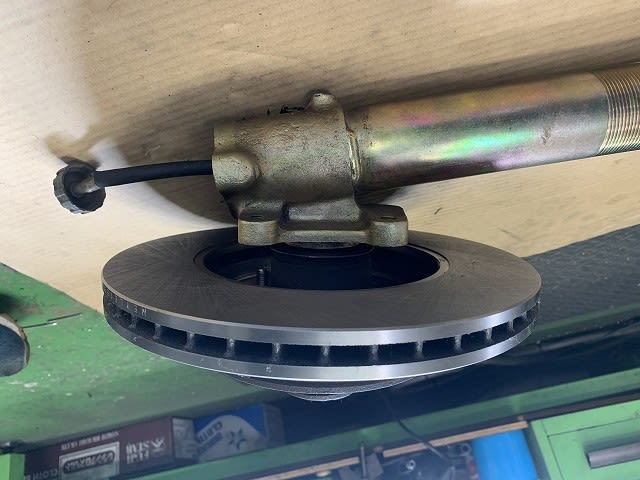

そして、サスペンション・ナックル（？）に取り付けてみます・・・。
「ん。サポートの入るスペースは十二分にアリ！ おけ。」

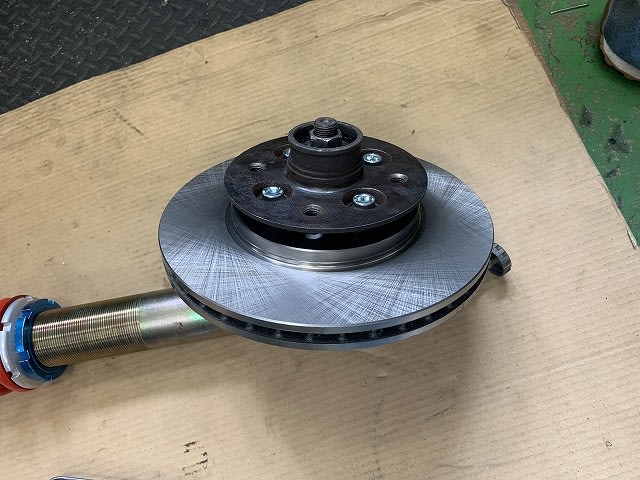

こんな感じになりました。
ホイールとサンドイッチしないんですね～。 古いクルマ、ならでは構造なんでしょうか・・・？？？。
そして、ブラケットの制作。 進めます・・・。 乗っけてみまして、 塩梅を確認いたします・・・。

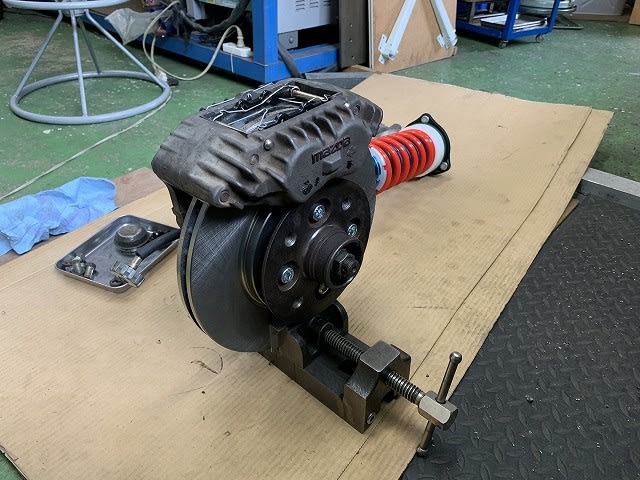

マツダ車に、マツダのキャリパー。 イイ感じです・・・。
採寸いたしまして、 実寸で絵かきます・・・。
こんな形状で 行きます・・・。
「ワタシの採寸した数字は、合っているのか？」確認いたします・・・まずは。

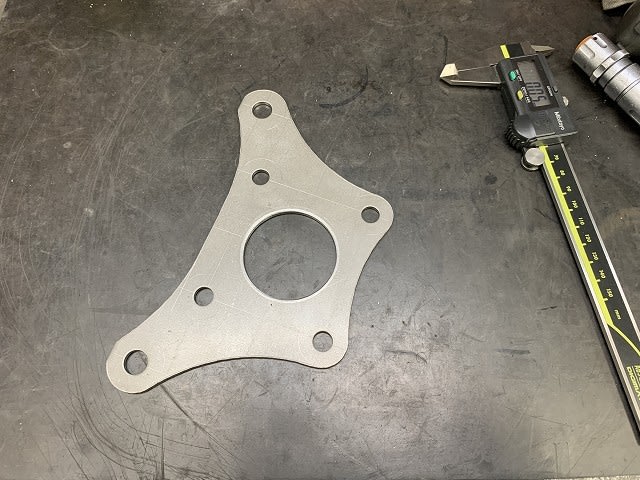

ＳＰＣの3.2ｍｍ板にてガバリを制作・・・。 厚み方向は、ワッシャーを たーくさん挟み込み、確認します・・・。

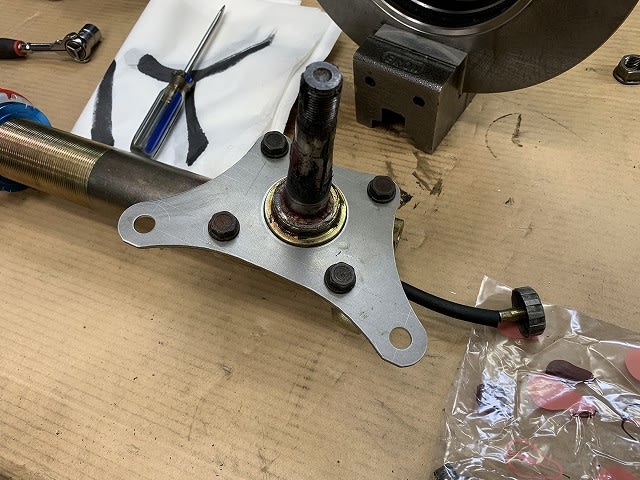

くっつけます・・・。 ここまでは オーケー。

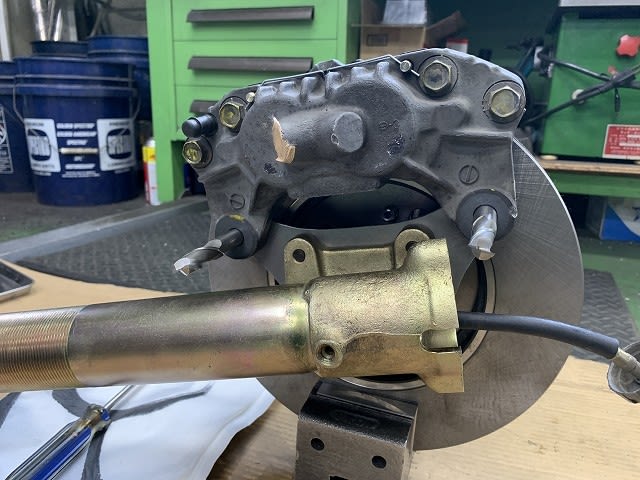

いざドッキング。 いい塩梅のⅯ１２ボルトが無かったので、 より１２．００ｍｍのエンドミル、挿してます・・・。
とってもしっくり・・・。

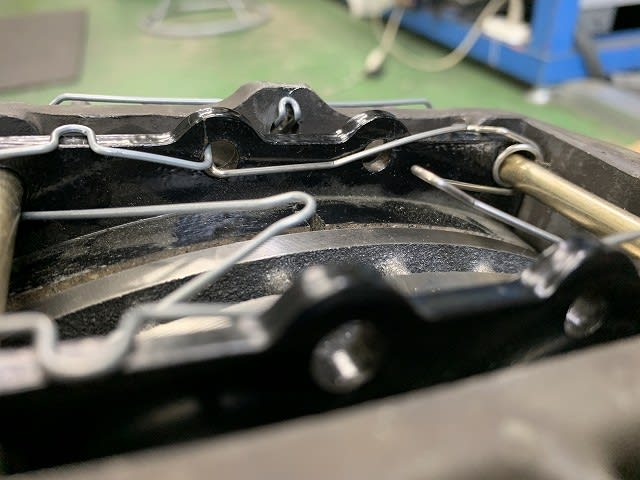

ローター外周、 パッドのフチ、 よろしいのではないでしょうか～？？？。
進めます・・・。
で。 ハブのホイール座面フチが、キャリパーさんと、当たってて触ってるので、のち、フチ、削ります～。
と、そんなこんなで 次週に続きます・・・。
ではまた次回～。
