まいど・・・でございます・・・？。 ございます！。
汗だく でゴクゴク水分補給・・・。
で、お腹ン中のタプタプ感・・・。 それでも、乾く喉・・・。 どちらを優先すべきか？・・・。 そんな今日この頃・・・フジタケです・・・。
タプタプ感が出ない水分補給の方法を 絶賛テスト・・・。
・・・さてさて。
今回は、「２本サスのＳＲＸ、スイングアームの製作（アルミで）」の巻でございます・・・。
オーダーの詳細は・・・。
ピボットベアリングのテーパーローラーは✖。 長さ、垂れ角はＳＴＤと同等。 ・・・です。
あとは、基本「おまかせ」で進めさせて頂きました～。
マフラーは、「ヨシムラサンパー」が装着されておりまして・・・、 太めのスイングアームの装着を拒み（干渉）ます・・・。
なので、入手できる７Ｎ０１角パイプのサイズ（トガシエンジニアリング様様）とも相談しまして、作業進めて参ります・・・。

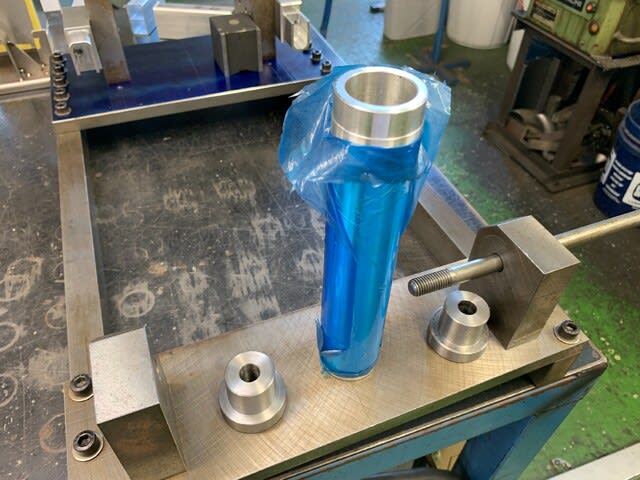

まずは、ピボットパイプを製作いたします～。 内径は 後加工しますんで1ｍｍ小さめになっとります・・・。
治具にセットします用の 鉄カラーも 左右製作・・・。

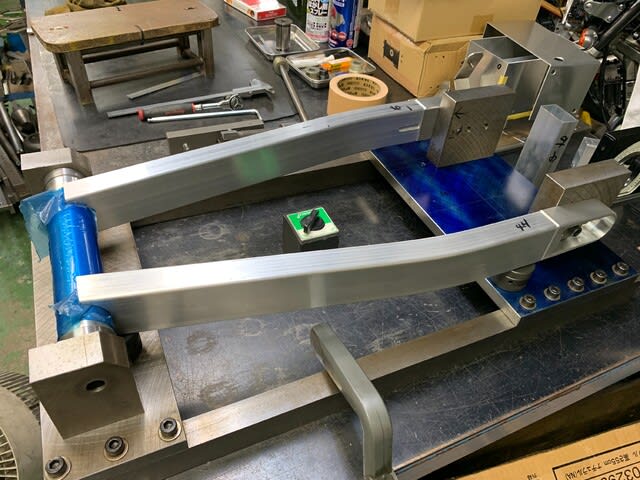

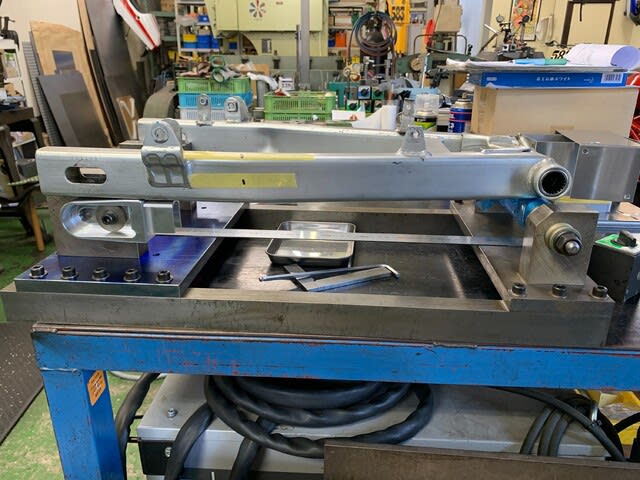

治具もＳＲＸのＳＴＤ寸法に致しまして、車体側の干渉物と相談しつつ、 角パイプの曲げぐあいの塩梅を見極めます・・・。
で、パイプを「汗だく」で曲げつつ、 カットしつつ、こんな塩梅です・・・。
ちなみに、パイプサイズは ＳＴＤの鉄と ほぼ同サイズの 日の字断面パイプになっております・・・。
チェーン引きのボスは、 古巣のＳＲ用のモノを 部品で貰って参りました～。 政治力・・・。

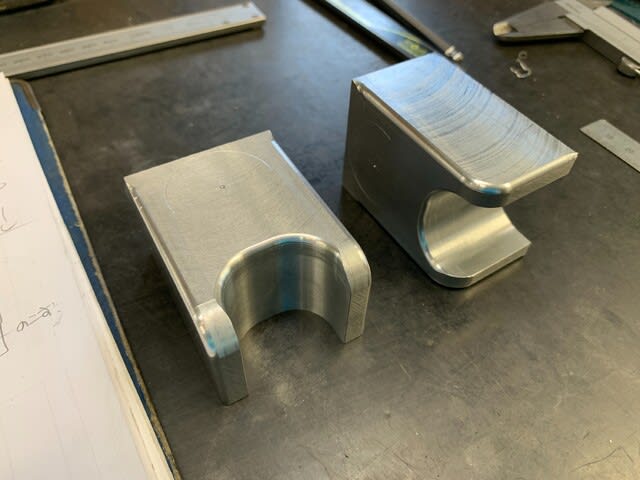

次、リアサスのブラケット、造っていきます・・・。
スイングアームの お股の幅もＳＴＤと同等（干渉物が有るので）で進めておりまして、ブラケットが角パイプ上面から、結構ズッコケます・・・。

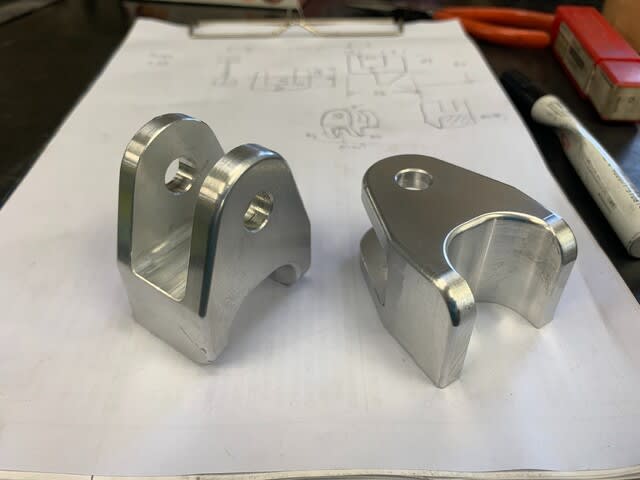

その、ズッコケ分を補う、２本足が生える系・ブラケット形状にしてみました・・・。

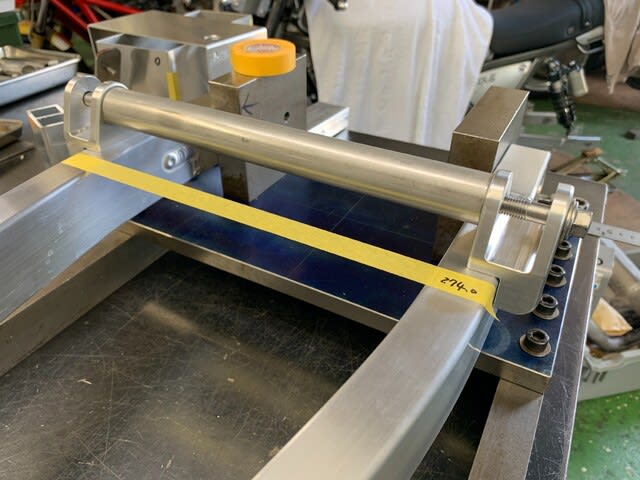

そして、２本サスの内寸を管理します、長カラーをこさえまして、パイプの形状合わせて、ブラケットを加工いたします～。

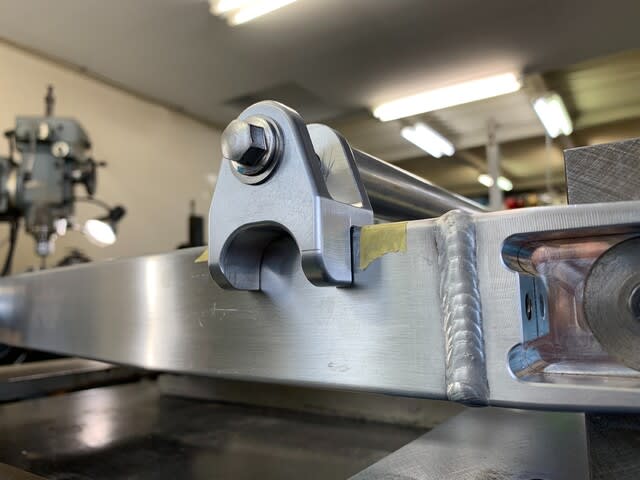

で、こんな塩梅・・・。 ゴツ目の二本足。 で御座います・・・。

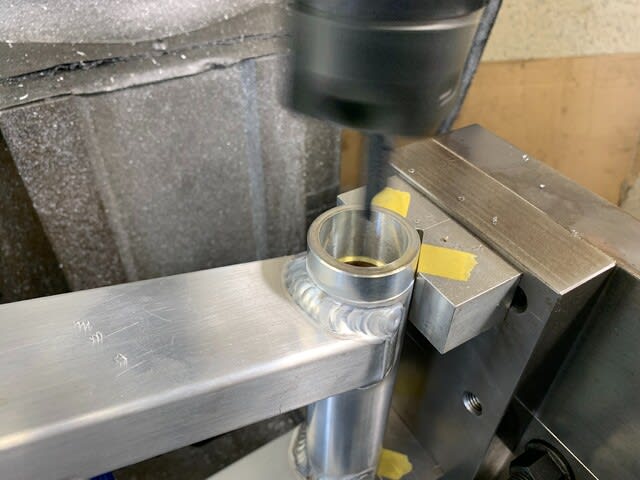

少し飛びまして、 本溶接を すべて完了させまして、 ベアリング圧入部を 後加工し、 寸法を出します・・・。
行き過ぎたらおしまいなので、慎重に・・・。
そして、装着確認・・・。 ほぼ、STDと同寸法なので、 問題御座いませんでした～。

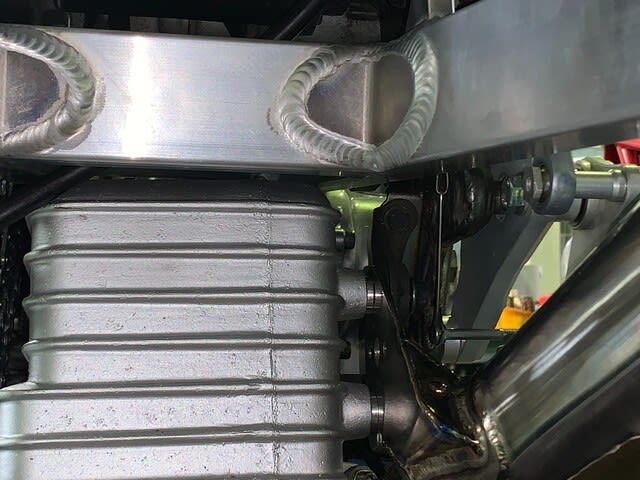

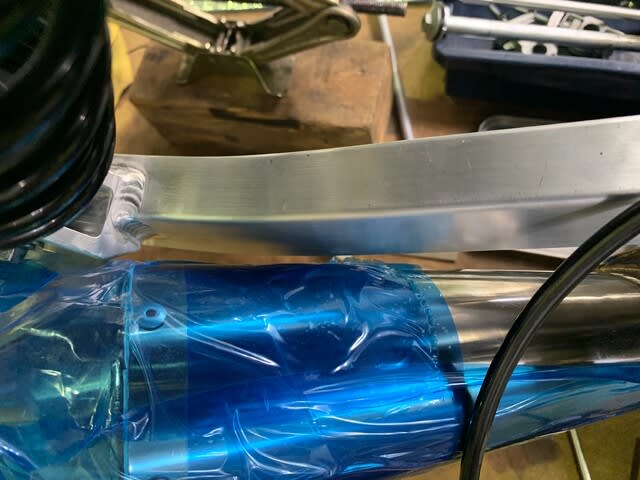

サイレンサーとの干渉も 無事回避・・・。

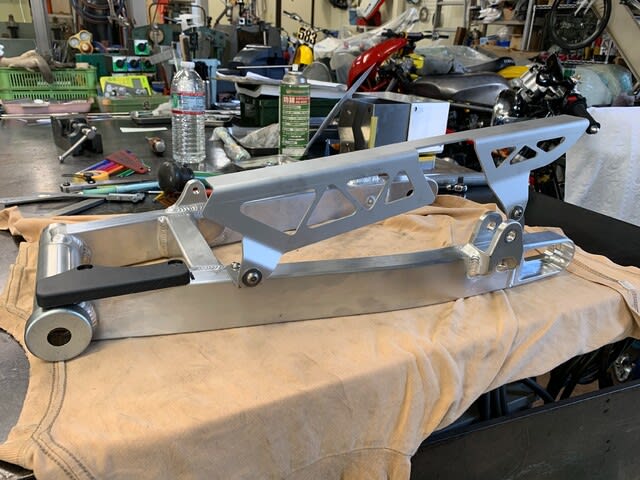

ブレーキのトルクロッド用、背ビレ。 チェーンケース。 スライダー。 を装着・・・。
ピボットのダストシール（カップ？）は 純正を使用しております・・・。 きっと安心・・・。

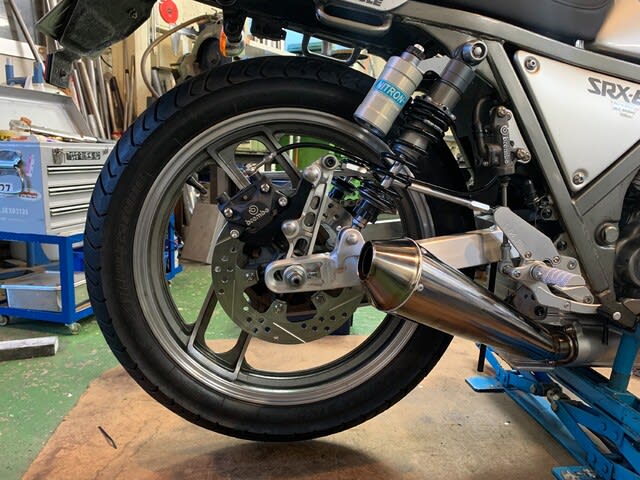

そして、無事！？ 完了いたしました～。
主張が少なく（？）、 控えめな感じで・・・。 よろしいのではないでしょうか～？？？。
という訳で以上、 スイング製作の巻。 でございました～。
