まいどでございます。
だいぶ前から、 当ブログの 画像の解像度(?)が・・・・。 結構~ ガッカリ してるんです系、 金属加工屋・・・ フジタケです・・・。
ブログの管理的問題だそうで・・・。 危うく 高っかい一眼レフ 買うトコでした・・・。 あっぶねあぶね・・・。
・・・さてさて。
という訳で、 シートレール アルミで造ります・・・とっかんで・・・。
レース本番も近い。 練習もしたい。 で、あまり時間が無いと・・・。 ワタシのVMXレース日程ともかぶり、「ケガ、できなくなくなくない?」
そんな、GW真っ只中 な状況でありまして・・・。
ホントのトコロは、ゆっくり(より丁寧に) のんびり(いいアイデア待ち) 進めたい・・・。 んですが、まずは手を動かすことを優先で・・・。
手を動かさないと、終わらないんで・・・・。 ね?。

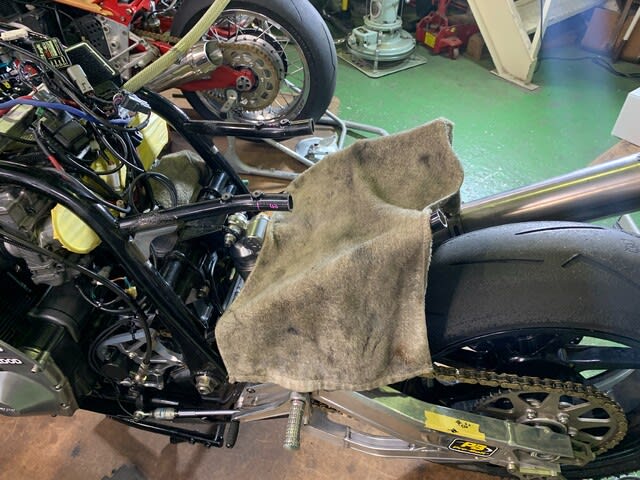

元々、鉄パイプで本体と一体でありましたレールを、間違えない様に 考えながら切ります・・・。
間違えますと、仕事が増えるので・・・。
上側は、前半部 燃料タンクの取り付け部と被るので、少し残しておきます・・・(タンクの取り付け作業が無くなるゆえ・・・)
で、剛性が心配でしたので、下部分に「三角板」 入れときました・・・。

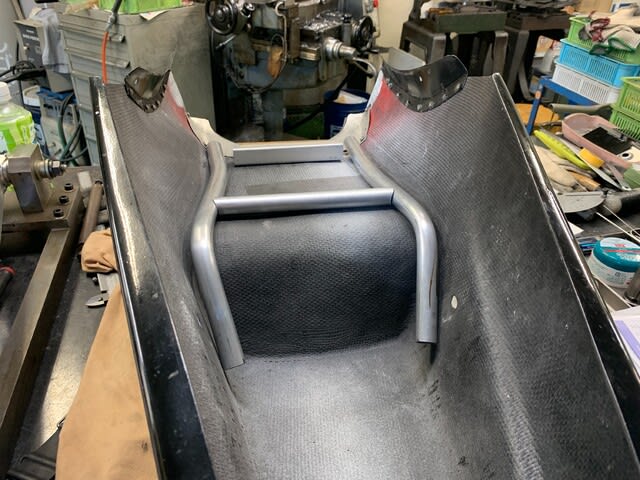

でで、シートカウルを裏返しまして、まずはカウルが乗っかるレール形状を造ります~。
のち、そのレールをフレームとくっ付ける。 そんな順番で進める訳でございますね・・・私的。
ちなみに、フレームが丸パイプなので、レールもアルミ丸パイプで進めております・・・。
材質は、7N01になっとります・・・。

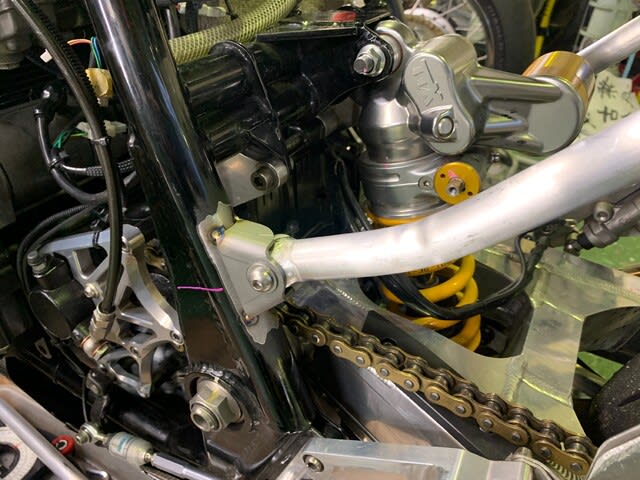

「ぜひ!軽く作りたい・・・ 強度・剛性も持たせたい・・」 イロイロ考えつつ、 こんなブラケット形状でございます・・・。
この「鉄のコの字ブラケッツ」は、アルミのレールが ぜーんぶ完成しまして一番最後に本溶接致します・・・。
レールにイロイロ溶接して行く度に、どんどん歪んでイキまして、穴位置がズレるからでありまして・・・。
寸法的に「うるさくない」ので そんな順番で進めておりますです・・・。

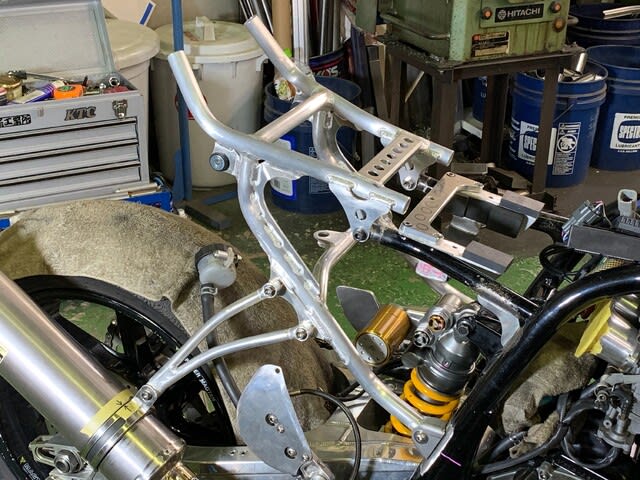

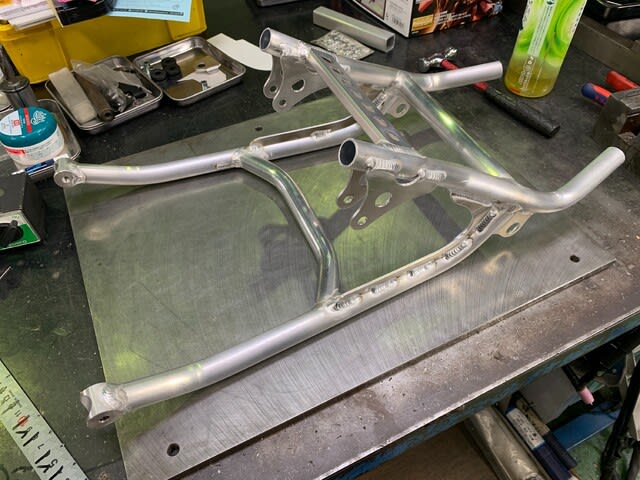

メイン骨組みは こんなカンジどす。
コレに イロイロ 追加されていく訳でございますね・・・。
今回の本質は、 座面が元より数段上がって、位置が決定した(?)ので手直し。 です。 きっと・・・。

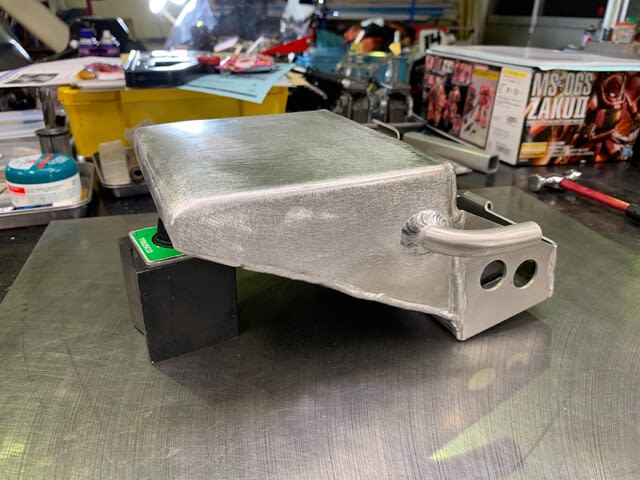

元々付いてました、キャッチタンク兼バッテリーボックス・・・。
余分なステー類を 除去致しまして、 見栄え良ろしく・・・。

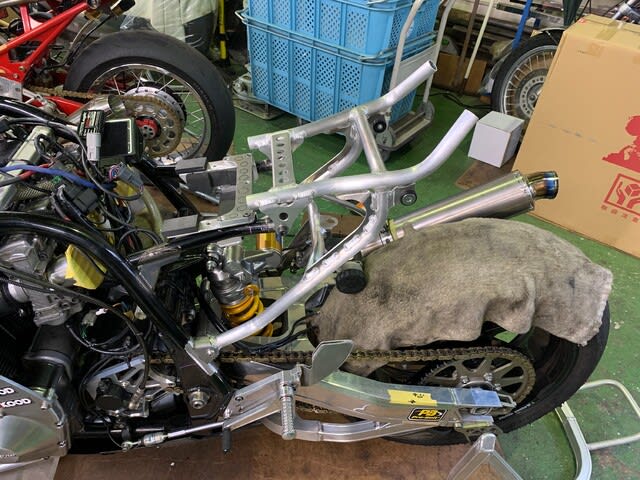

アタマの中で妄想致しまして、「コッチからの力・・・アッチへの力・・・・」で、補強追加していきます~。

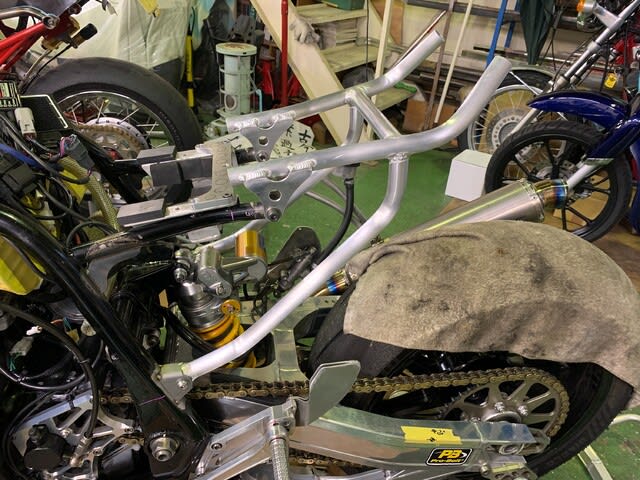

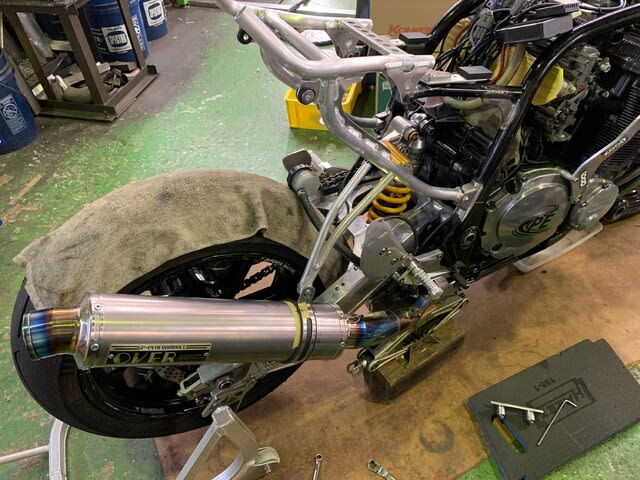

車体に付けて、形状考えて、ブラケット造って、点溶接して、外して作業台の上で本溶接。
を繰り返します・・・。 付けたり取ったり付けたり取ったり です。 ものづくり って・・・。 たぶん・・・。
マフラーステー、追加工します~。
レールに着く側だけ作り変えます。 時間もないので・・・。
溶接するカラー、2個作って、 レールに付けるブラケット造って、溶接。

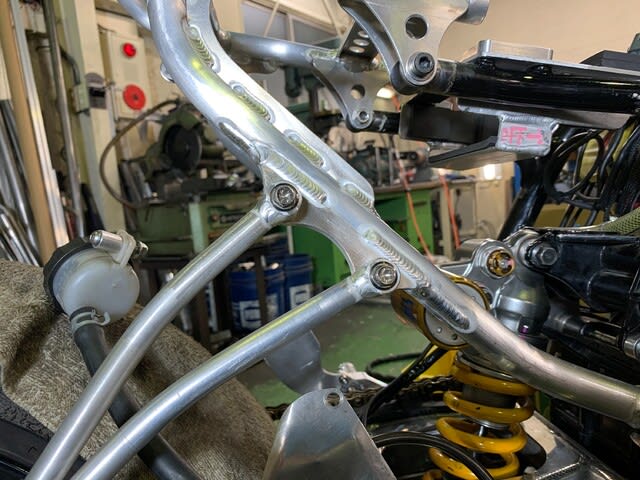

クラック(破損)に ビビりまして、 捨てビードを長めに施しました・・・。
きっかけを、散らしまくります・・・。
VMXの筋肉痛とも戦いながら、 あともう少し、進めて参ります・・・。
あとは・・・・、 シートカウルの取り付け。と 電装系のステー類 ですね~。
次回に続きます・・・。
