今回は、引き続き「模したスイングアーム、造ります。」シリーズ、最終回でございます・・・。
当時のこの形・・・メンテナンス性なのか？、はたまた、違う拘りがあったのか・・・？？。
部品点数が、かな～り多めとなっております・・・。
なので、少々お時間がかかっております・・・。 そんな今回・・・。
という訳で、「チェーン引き」周辺を造りましょう～。

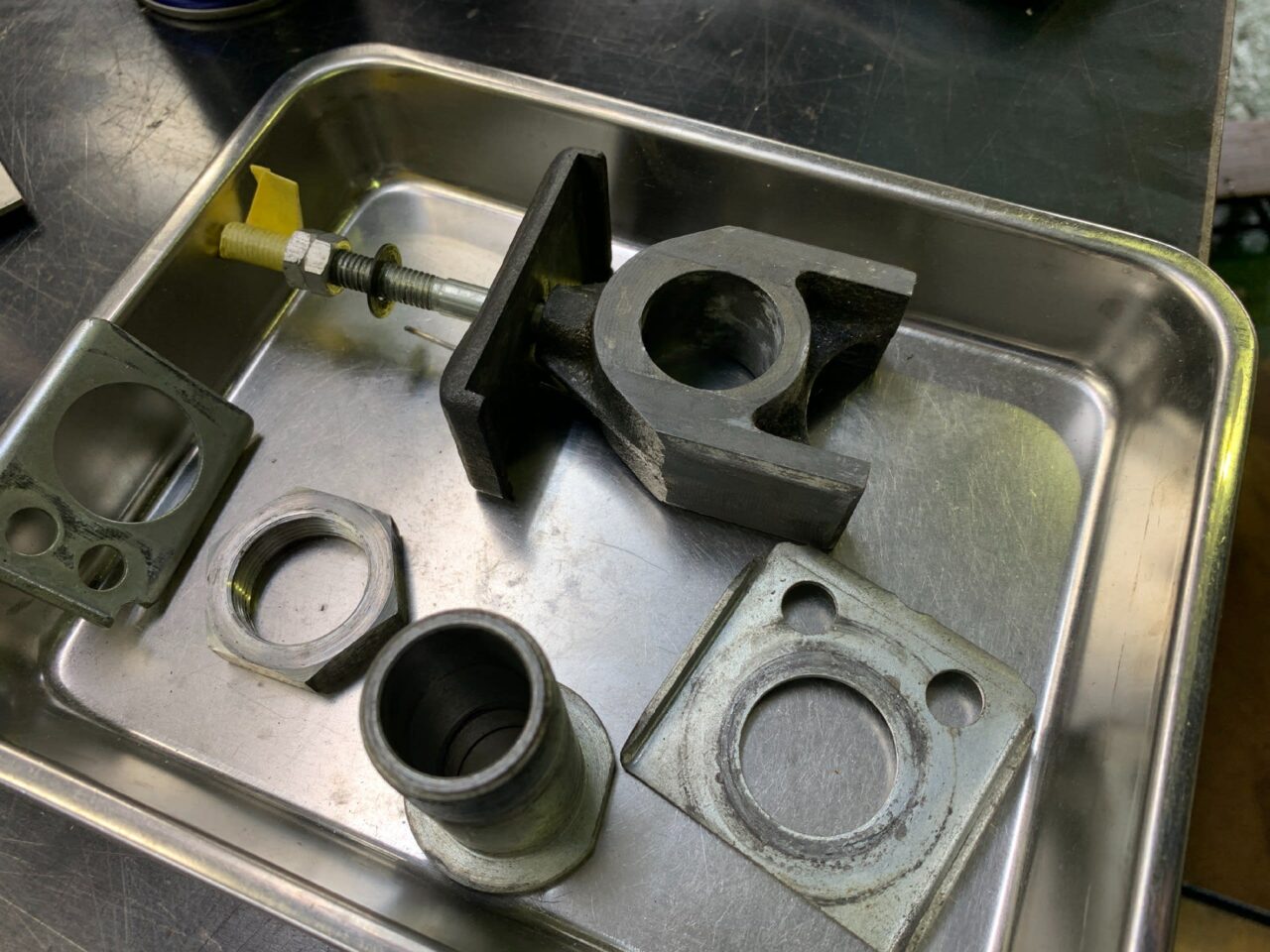

中子と端面フタはマグネシウム・鋳造で出来とります・・・。
さすがに鋳造は現実的でない（？）ので、相談しまして、アルミの削りで製作いたします・・・。
その他、パーツ類も「どうせ造るんであれば・・・」という事で、 ＳＵＳ材、チタン材のリクエスト、でございます・・・。
まずは、両側面のプレーツを・・・。

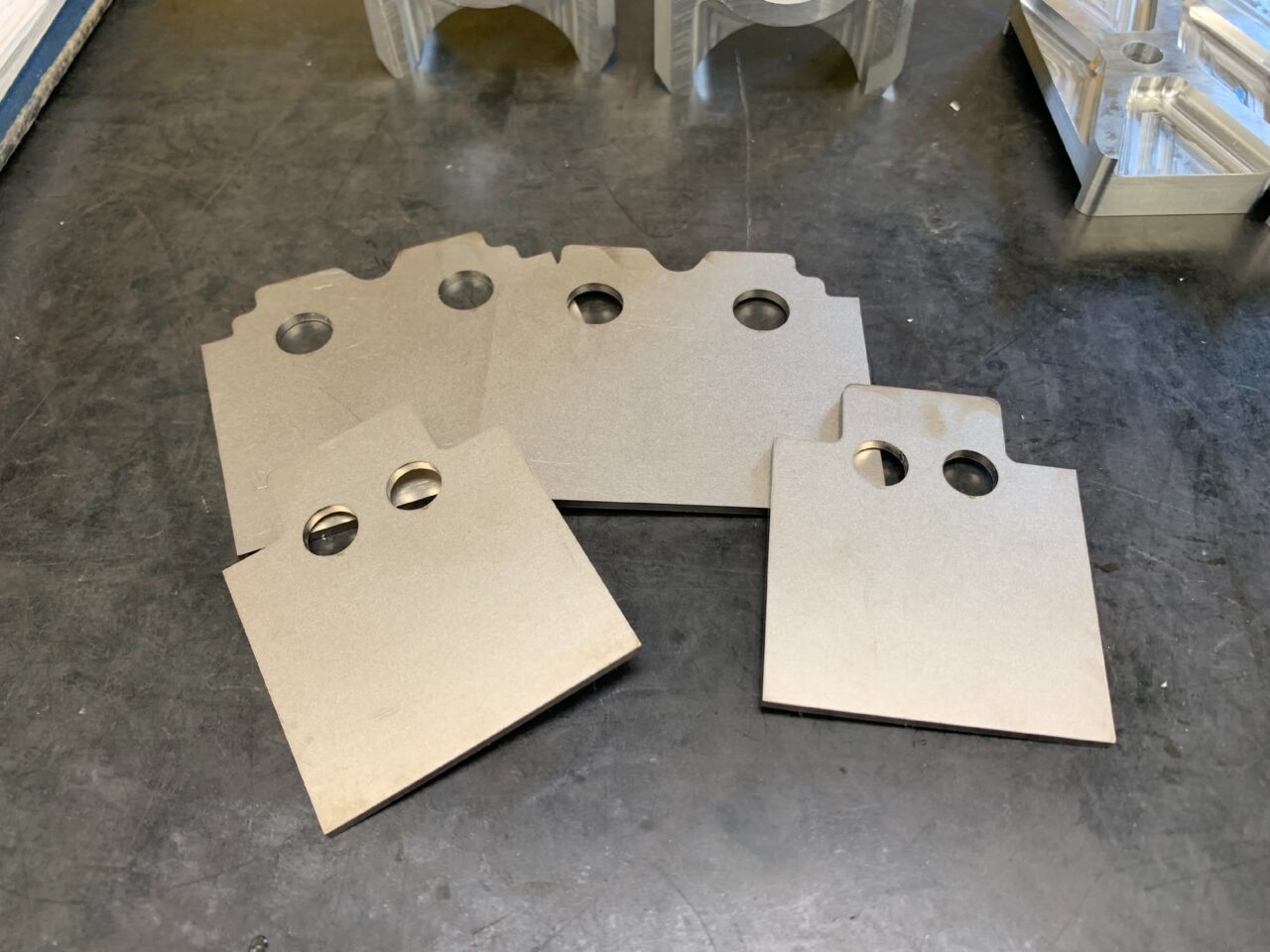

当方で採寸し、展開の絵を書きまして、チタン板をレーザー屋さんでカット・・・。

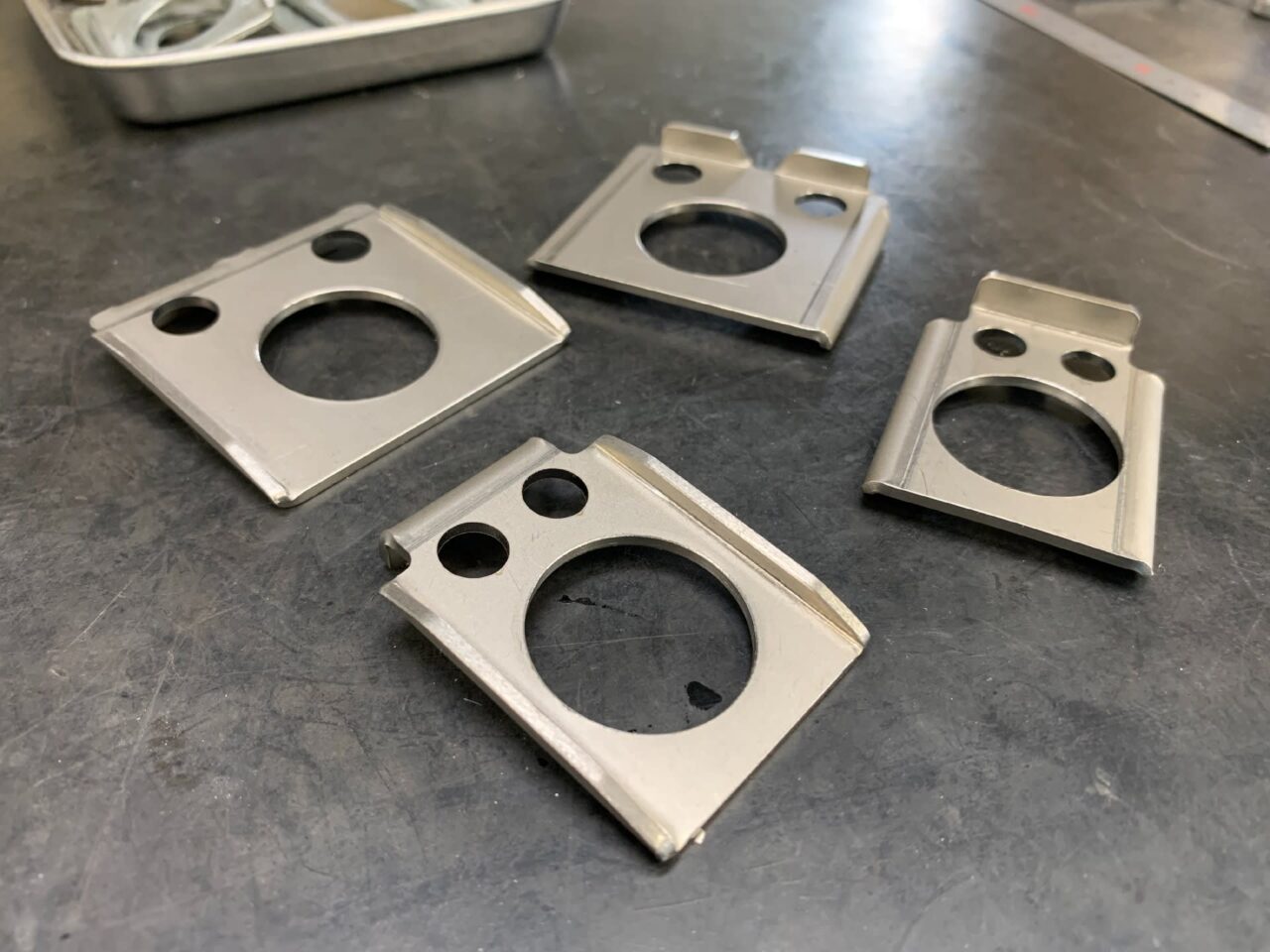

で、まずはこんなカンジ・・・・。
フチの引っ掛かり部のガタを少なく作りたかったので、99％失敗しない、曲げてから穴開ける作戦。で進めております・・・。

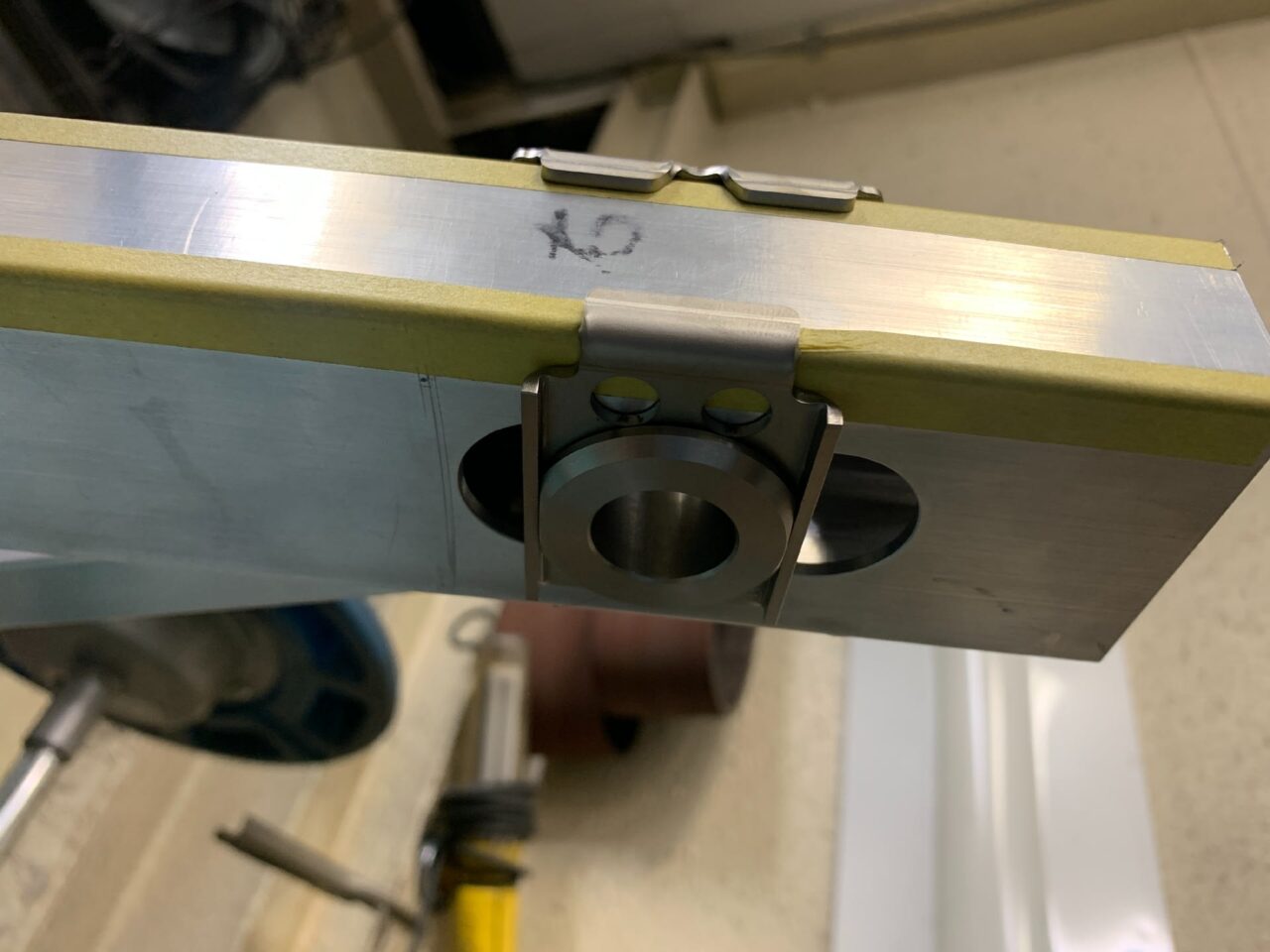

両サイドのフチも、曲げてから見本の寸法高さまで機械加工しております・・・。
で、こんなカンジ・・・。 んんん～ソレっぽくなって参りました・・・。

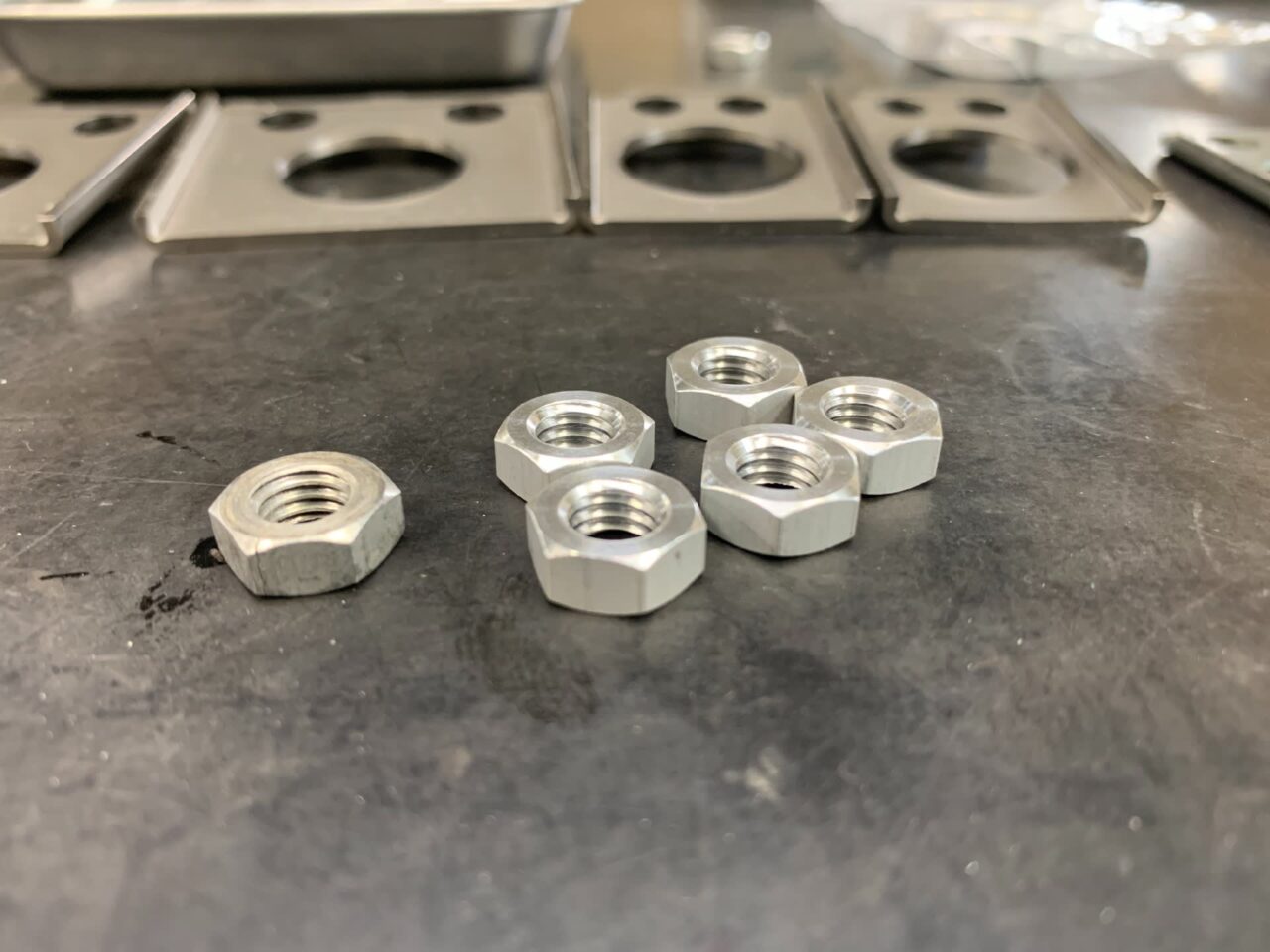

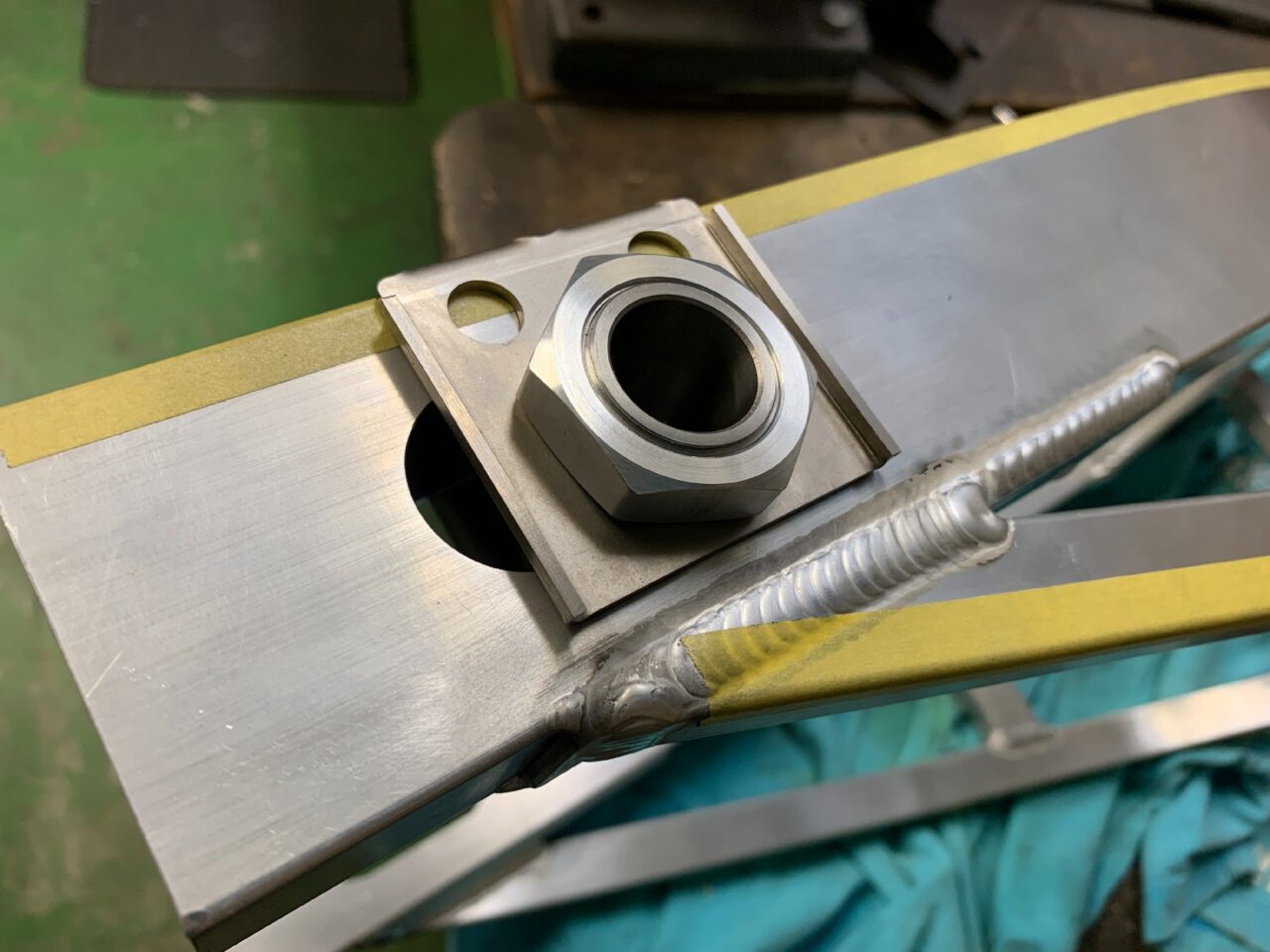

見本がアルミ製でしたので、６角材から Ⅿ８のナット造り・・・。

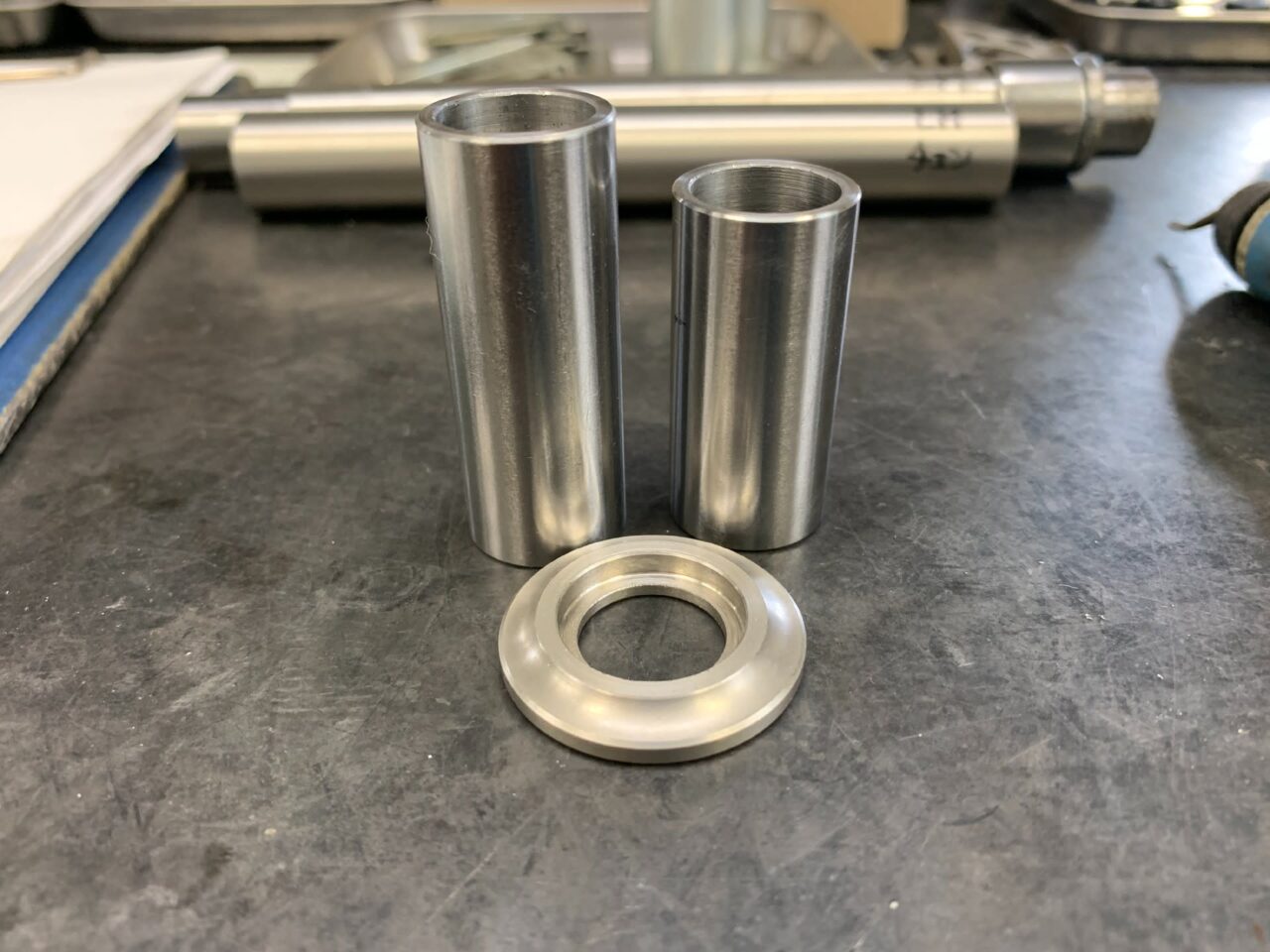

アクスルシャフトが通る スリーブも、ＳＵＳ３０３材で製作いたしました～。
ナットもアルミで製作・・・。
「ちょっとクリアランス大き目かな～？？？」と思いつつも、寸法、交差、等々は 見本と同等を目指します～。

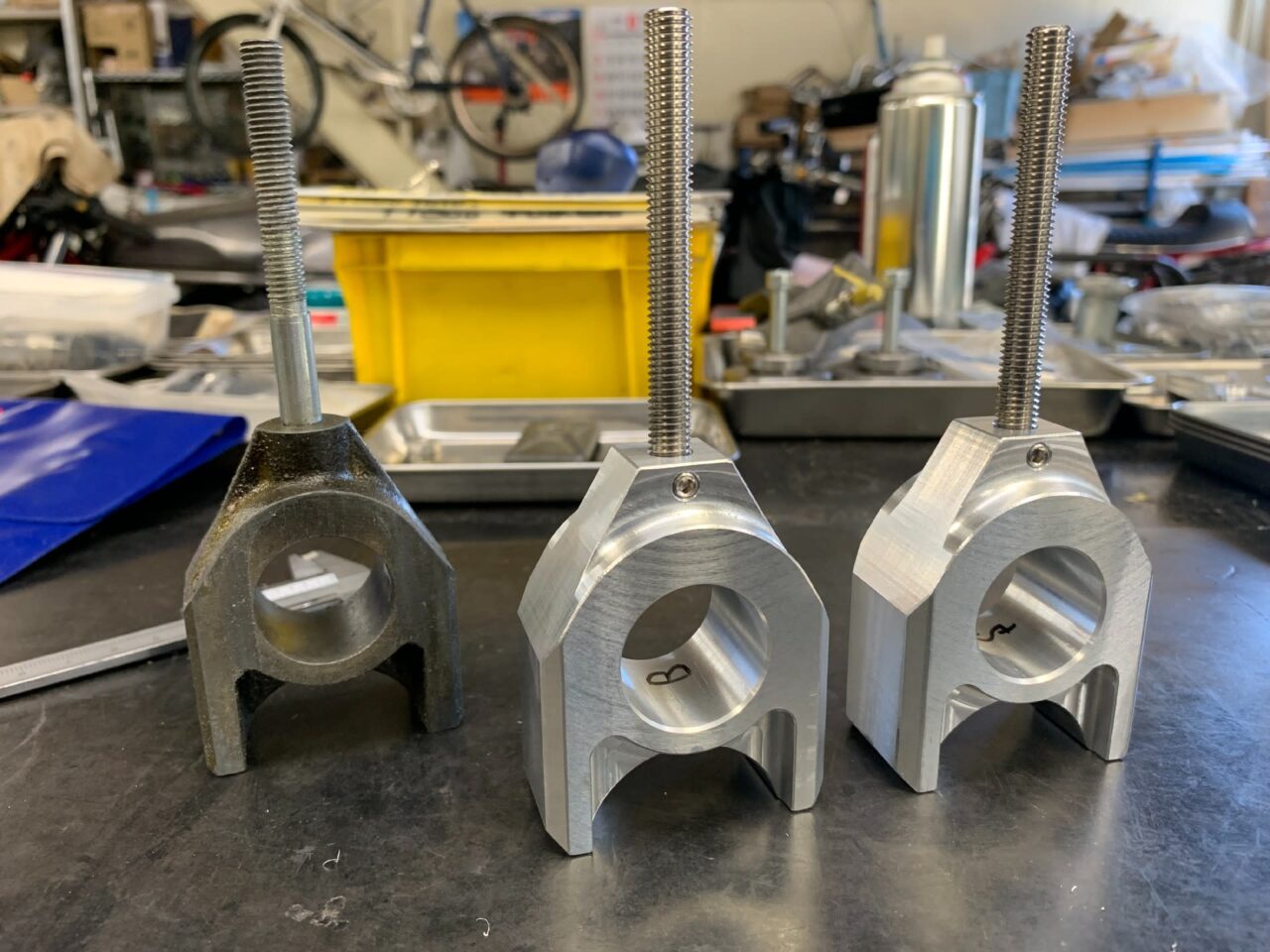

で、外注さんで削ってもらった中子・・・。
当然、「ガタは少ないがイイに決まっとる・・・。」 と思いつつも、案の定、周辺に溶接が入った為にパイプが少し歪み、中子が引っかかって入りません・・・・。
パイプ内も、棒ヤスリで 軽～くゴリゴリしつつ、 中子を0.05～0.1ｍｍほど、削っては合わせ、削っては合わせ、削っては・・・ を繰り返します・・・。
で、両方とも スルスルと入る様になりました～。
現物合わせで進めたので、右用、左用ができてしまいました・・・。
右と左、同じ歪み方ではないので・・・。 やむなし・・・。
Ⅿ８の全ネジを適当な長さに合わせまして、回り止めはⅯ５のイモネジで・・・。
完成～。
端面プレートも、２Dの削り物から、鋳物の「ぷるん」とした感じに、どう近づけるか・・・・。
と、イロイロ考えましたが、 どうこねくり回しても、イイ塩梅になる未来が見えなかったので、ココで止めておきました・・・。

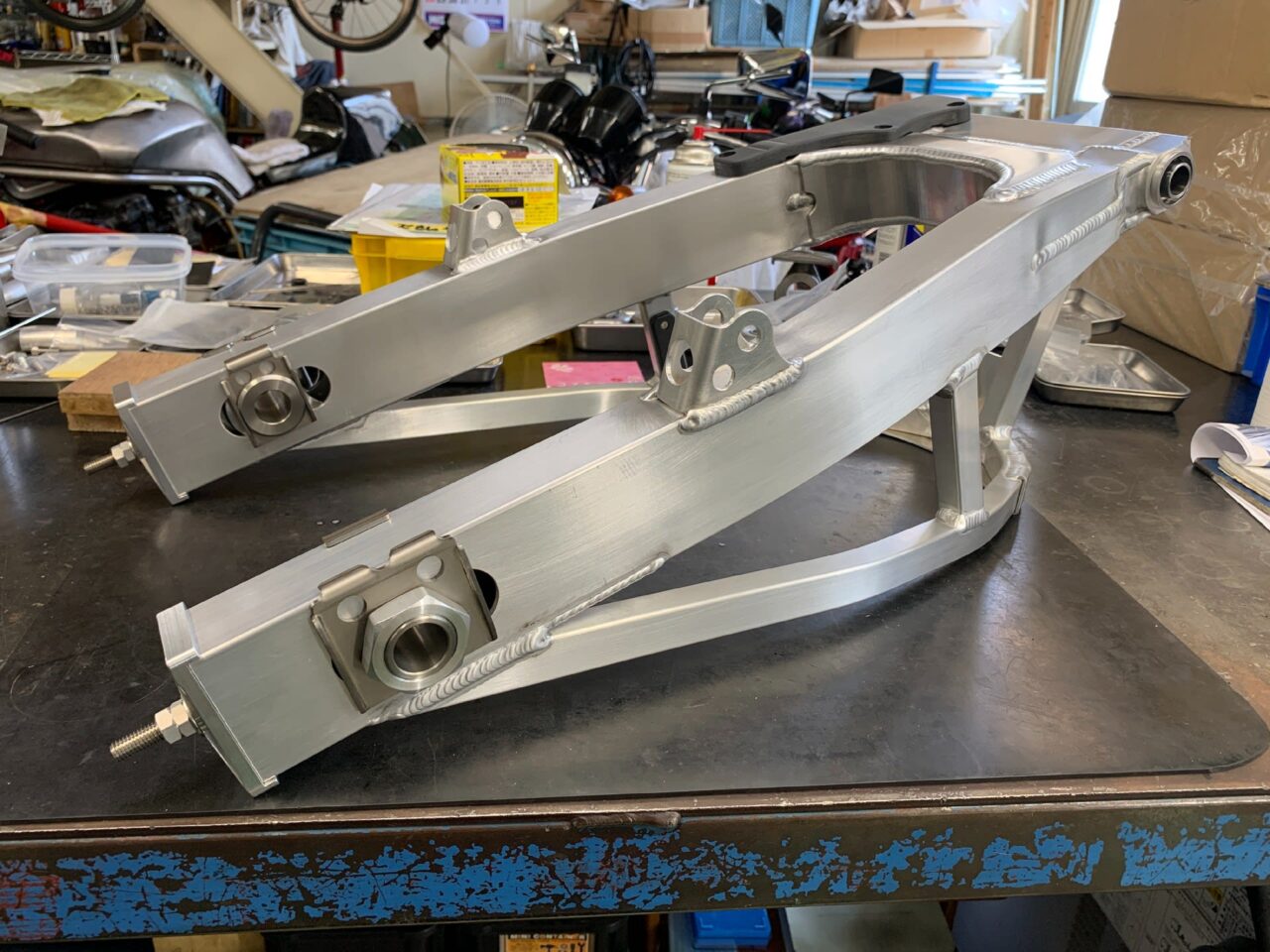

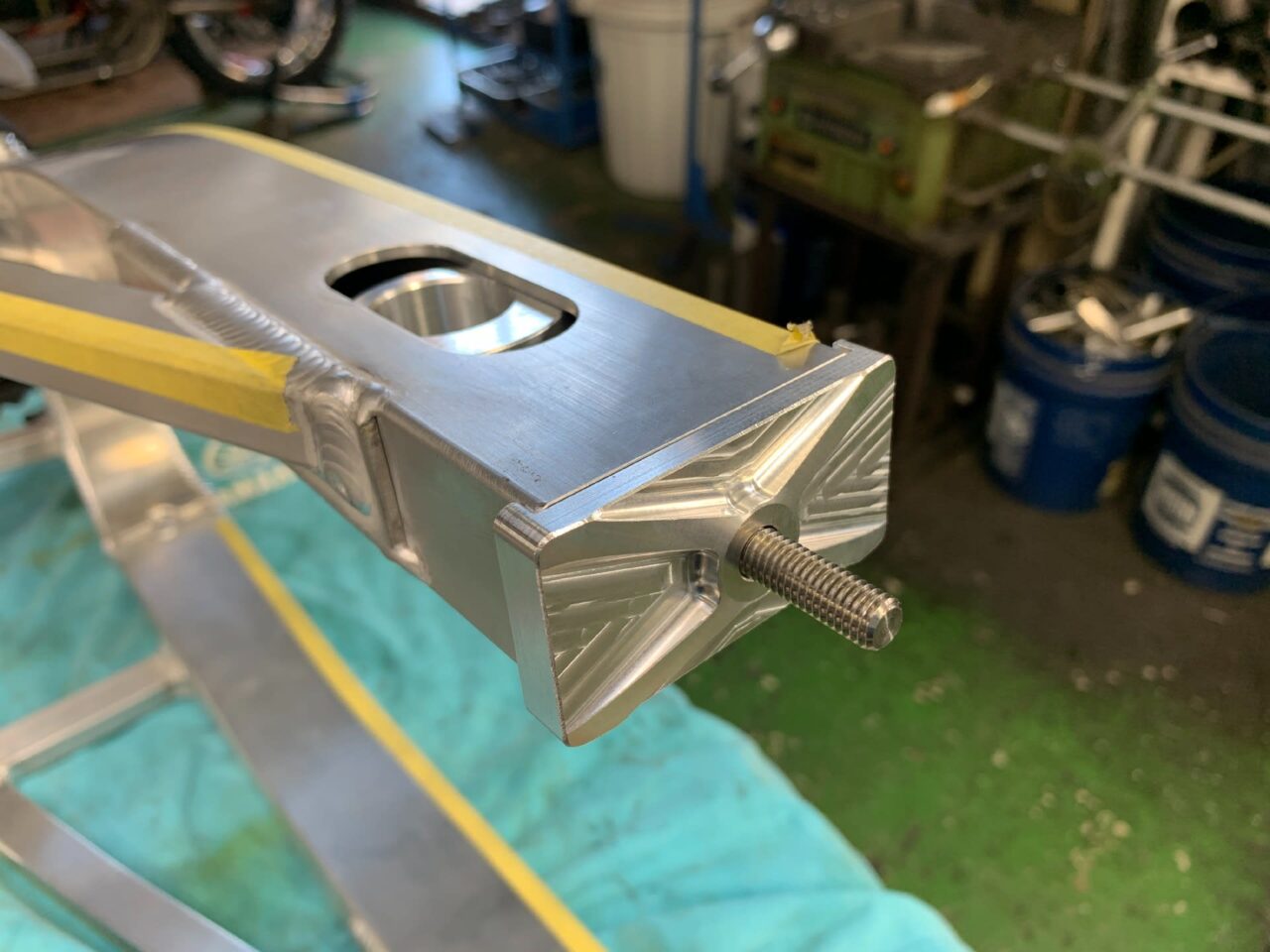

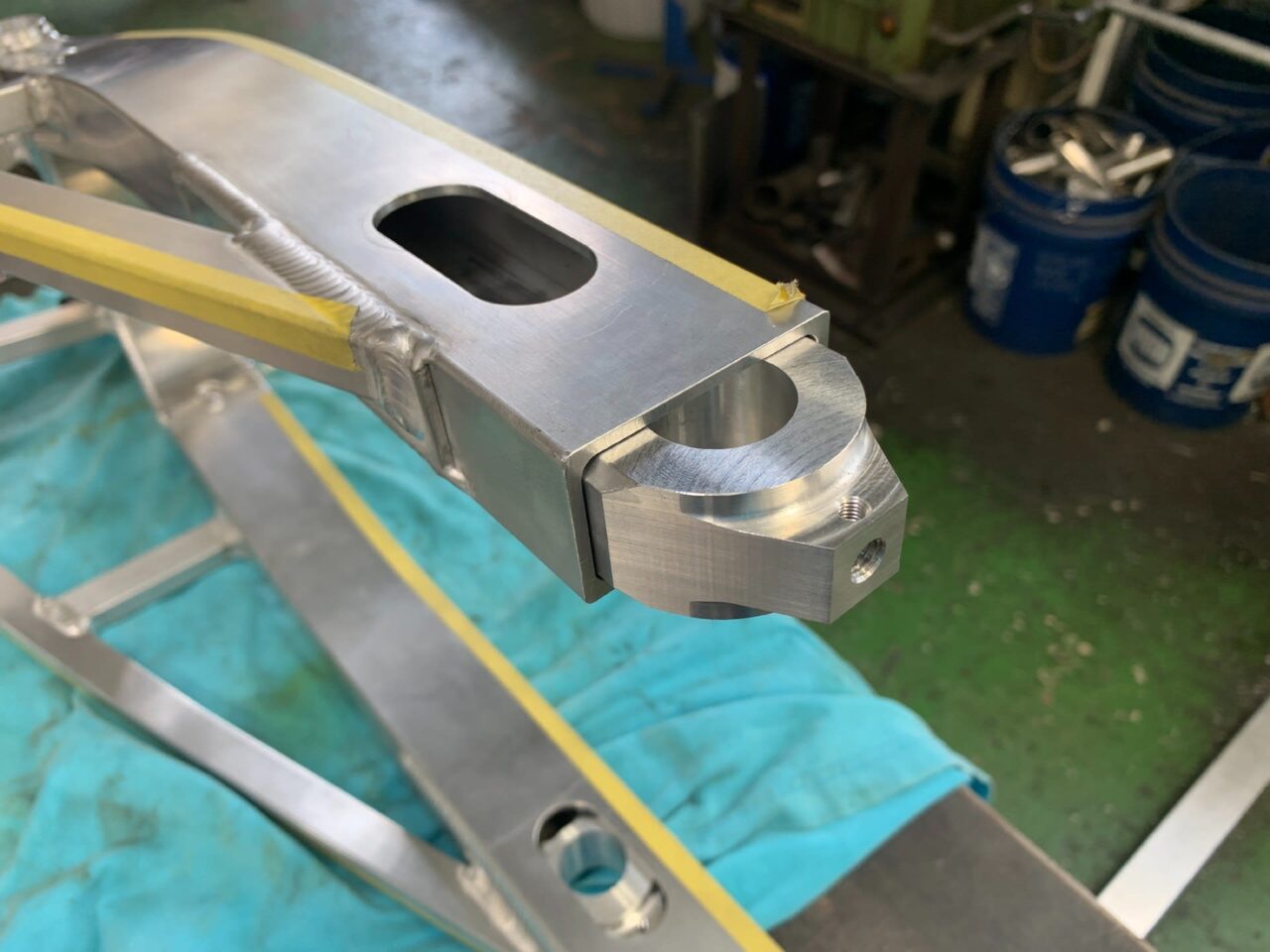

で、くっつけてみて、こんなカンジです・・・。
ん～、当時のスズキっぽい・・・。
内側は、こんな塩梅でございます・・・。
続きまして、リアサスの「受け」造ります・・・。
見本から採寸しまして、こんなカンジです～。 側面の「軽め穴」は 溶接後に開けます・・・。
２個しか作りませんので、 まずはコの字のブランクを製作しまして、穴あけ、輪郭という順番でこさえます～。
平行度、ピッチを管理します、カラー 造りまして、点付け、本溶接致します・・・。
薄いのに、パイプから板厚分「ズッコケ」ているので、溶接の難易度高し（？）となっております・・・。
次～。
オリジナルには有りませんが、ご希望が有りましたので、補強部分のチェーンからのスライダー、取り付けます～。で、まずはこんなカンジ・・・。
Ⅿ３の皿ビスで取りつけます・・・。
取りつきました～。
次。 スライダー、製作取りつけします。
樹脂の板材から切り出しまして、コーナーRを取りまして、丸っこく致します・・・。
ブレーキパットの「面取り」的な・・・。

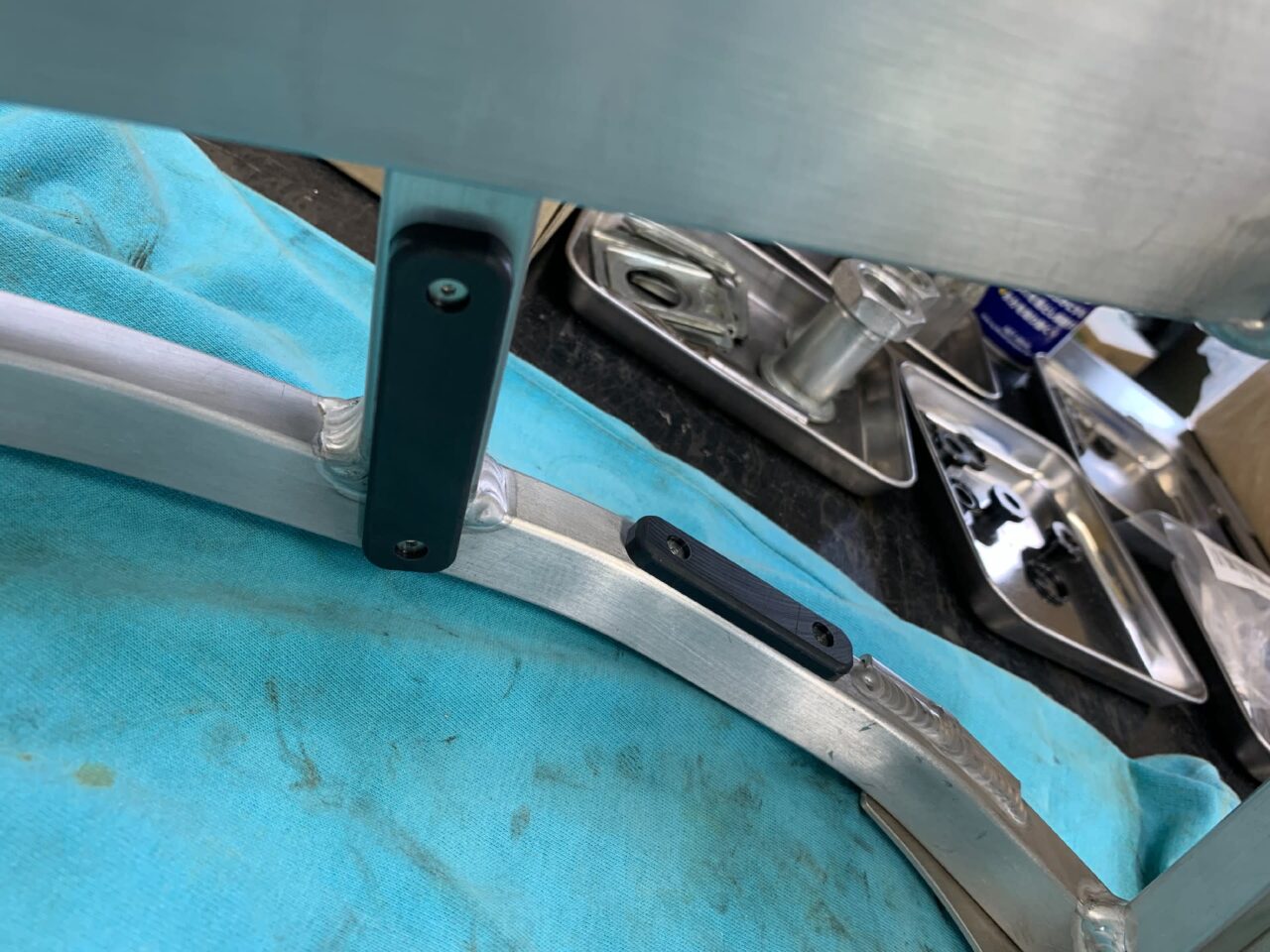

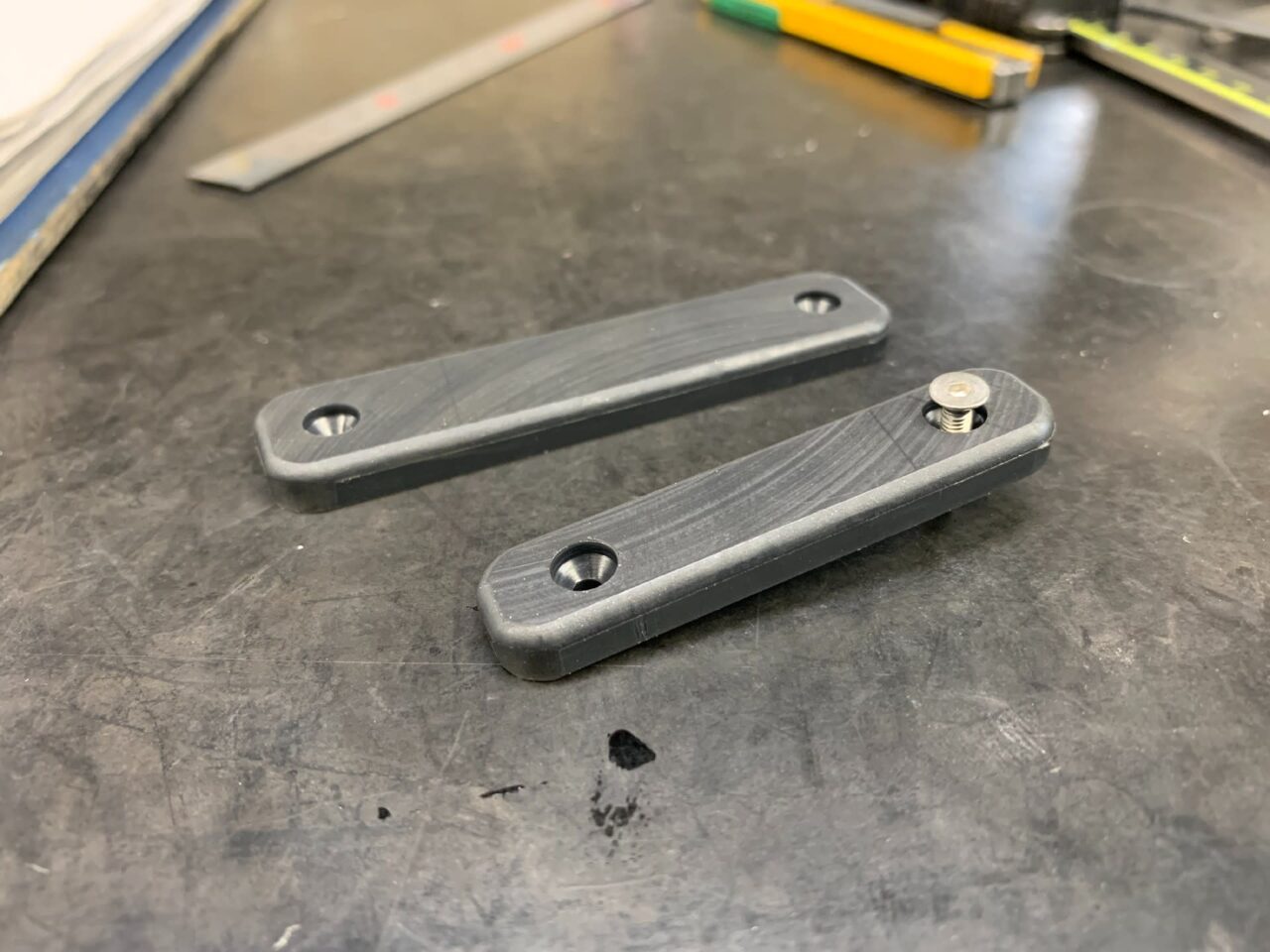

で、こんなカンジです。
皿ビスは、スライダーが減って、金属同士がぶつからない様に、一段深く沈めます。
基本的には、チェーン上にネジは無い様に致しますが・・・。
取り付け面も平らではないので、スライダー内面は、かなり削り込んでおります・・・。
アレです。 白鳥は優雅に泳いでますが、水面下では足をバタバタと・・・・ 的な・・・ ？。
まだまだ終わりません・・・。 次、ピボット部のカラー類、製作いたします・・・。
コチラも見本と同じ仕組みにして参ります・・・。
なかなか、初見の左右の管理方法でありまして・・・。 新鮮～でございます・・・。
ＳＵＳ３０３材で、製作して参ります・・・。

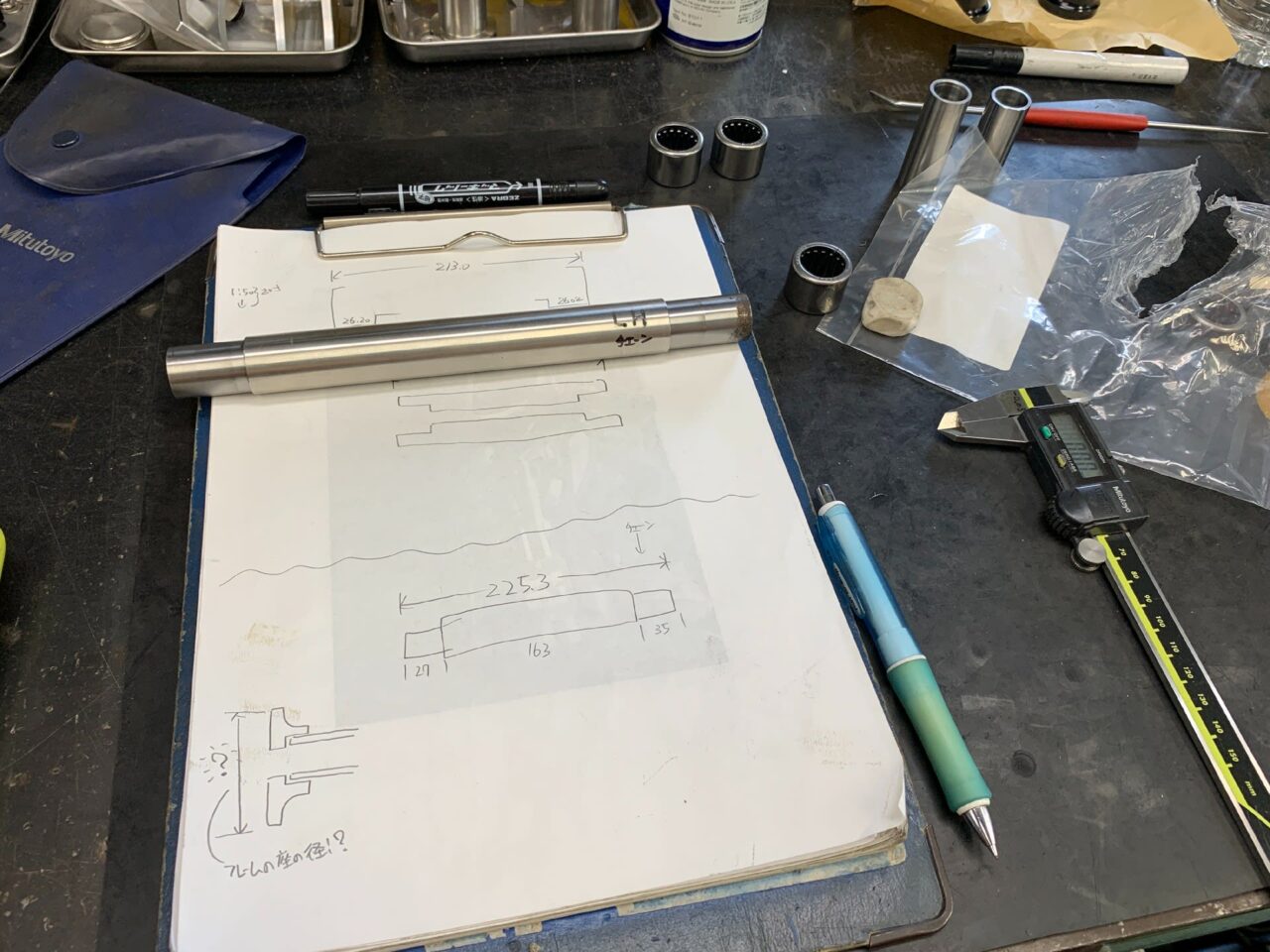

寸法がなかなか「うるさい」ので 慎重に・・・。

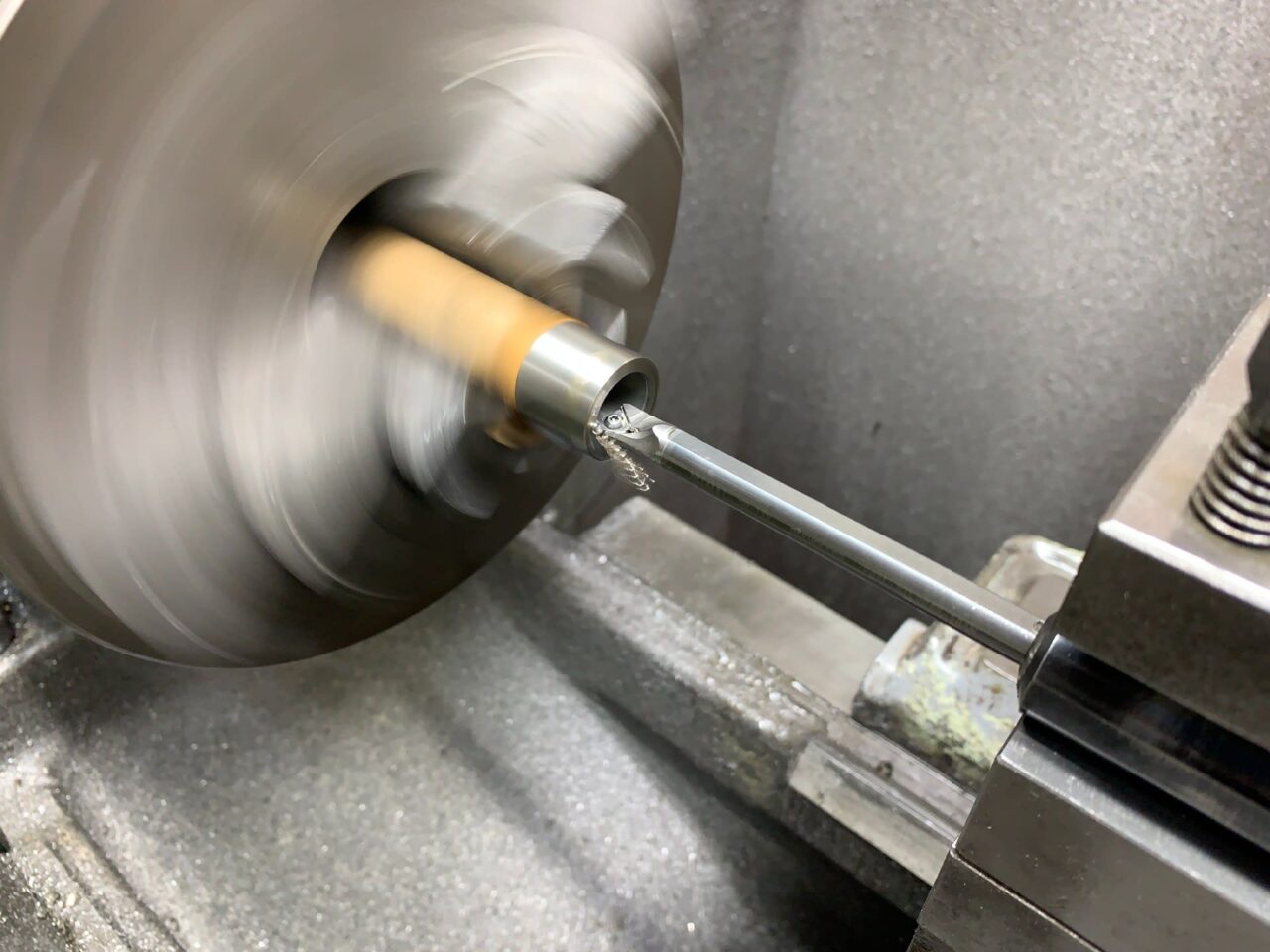

径も細く、深いので 主軸の回転 おとし目でございます・・・。
直接、ベアリングが当たるスリーブの長さ管理と、端面の接触面を増やすカラーと、と・・・・。
寸法の関係で、片側にしか付きませんでした・・・。 残念・・・。
で、無事、オールフィニッシュ～ でございます～。
大変お待たせいたしました～。

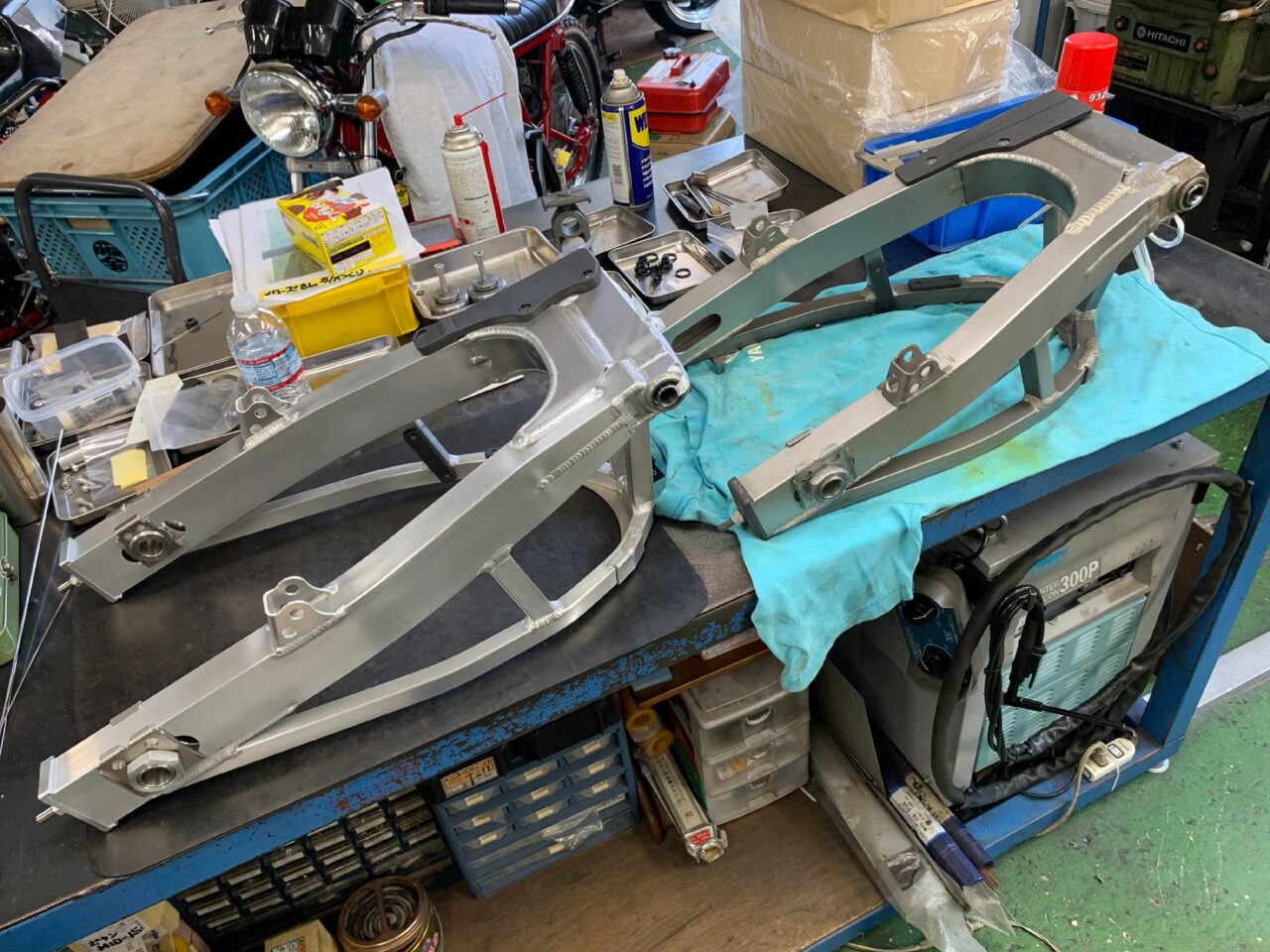

ちなみに、右側が当時のオリジナル。 左が、４０ｍｍ長い製作モノ で御座います・・・。
そんなこんなで、時間はかかりましたが 楽しく作業出来ました。 ありがとうございました～。
という訳で、「スイングアーム、造ります」シリーズ、終了。 でございます～。
